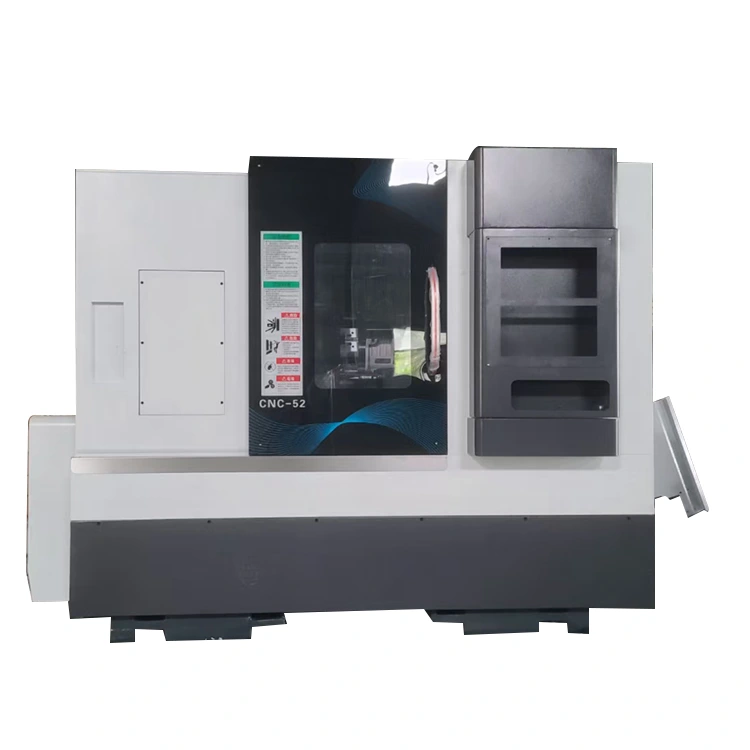

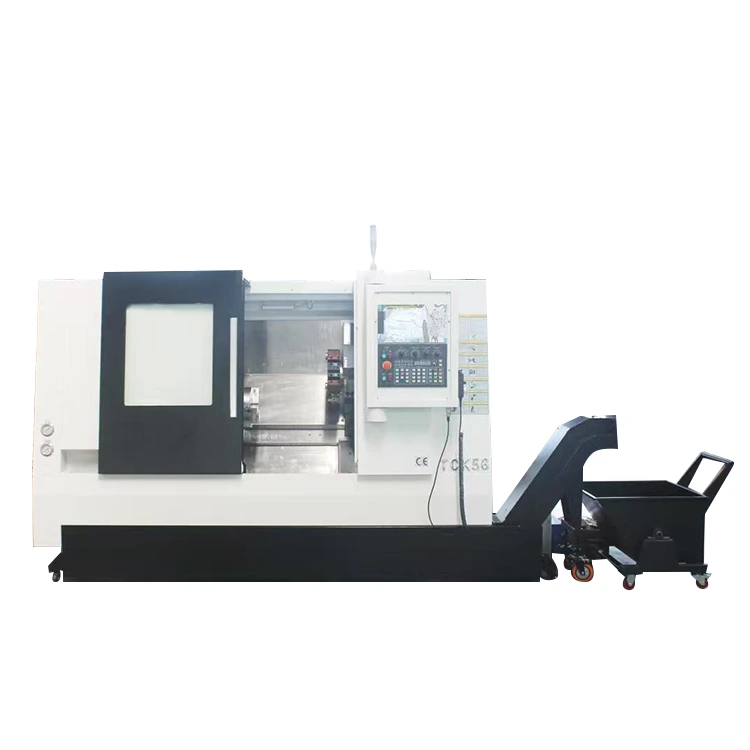

CNC Torneaketa-Fresa Zentroa Tailstockarekin

EZ.IzenaUnitateaSpecOharra1Slide Table Top Dimentsioamm450*340 2Z ardatzaren gehienezko bidaiamm600 3X ardatzaren gehienezko bidaiamm300 4Gehienezko kulunka-diametroamm650 5Diatantzia ardatzetik mahai-gainera irristatzekomm170 6Buruaren erdigunetik lurrerako distantziamm1100 7MAX mekanizazio luzeram......

Eredua:YL-52Y

Bidali kontsulta

Produktuaren Deskribapena

EZ.	Izena	Unitatea	Spec	Oharra
1	Slide Table Top Dimentsioa	mm	450*340
2	Z ardatzaren gehienezko bidaia	mm	600
3	X ardatzaren gehienezko bidaia	mm	300
4	Gehienezko kulunka-diametroa	mm	650
5	Diatantzia ardatzetik mahai-gainera irristatzeko	mm	170
6	Buruaren erdigunetik lurrerako distantzia	mm	1100
7	MAX mekanizazio luzera	mm	475	NF80-170-BMT55-12T potentzia-dorreta adibide gisa hartuta
8	MAX biraketa-diametroa	mm	500	NF80-170-BMT55-12T potentzia-dorreta adibide gisa hartuta
9	Buruaren eredua (ardatzaren diametroa)	mm	A2-6（200）
10	Buruaren abiadura	RPM	0-4000
11	X, Z bola torlojuaren zehaztapenak		3210/4010	Japoniako THK bola-torlojua, C3 klasea
12	X ardatzeko gida lineala		Taiwan HIWIN arrabolaren clss p, Tamaina 35	4 graduatzaileak-mota estandarra
13	Z ardatzeko gida-errail lineala		Taiwan HIWIN arrabolaren clss p 35 tamaina	4 graduatzaileak -Luzera zabaleko graduatzaileak
14	X.Z motor nagusiaren konexio-metodoa		Korronte-uhala/Zuzeneko transmisioa/Zuzeneko transmisioa
15	X.Z. Tailstock Motor Brida / Spigot	mm	130/110
16	Makinaren tamaina	mm	241512571270
17	Makinaren pisu garbia	KG	3800 kg	Barruko eta kanpoko babesarekin

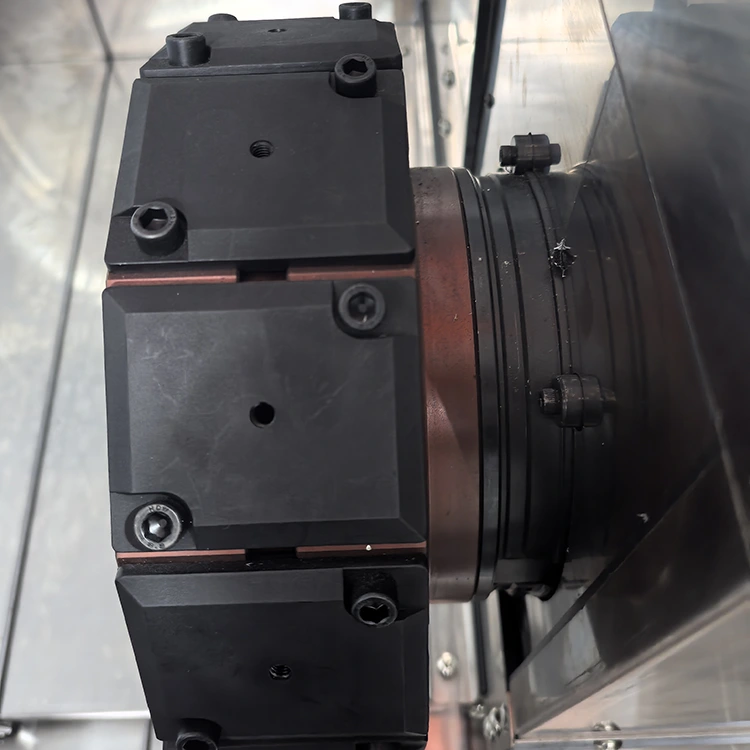

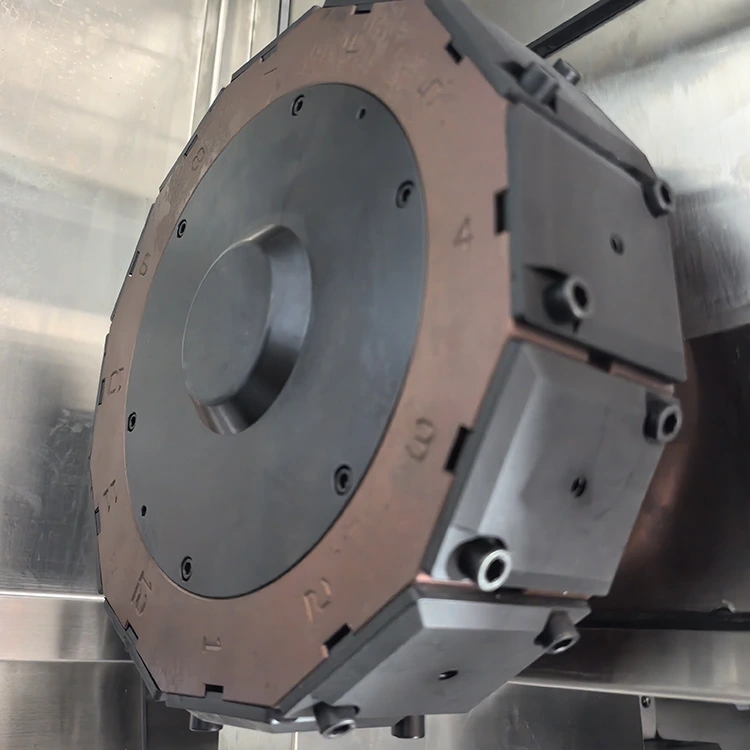

18	Erreminta instalatzeko metodoa		170-BMT55 potentzia-dorreta

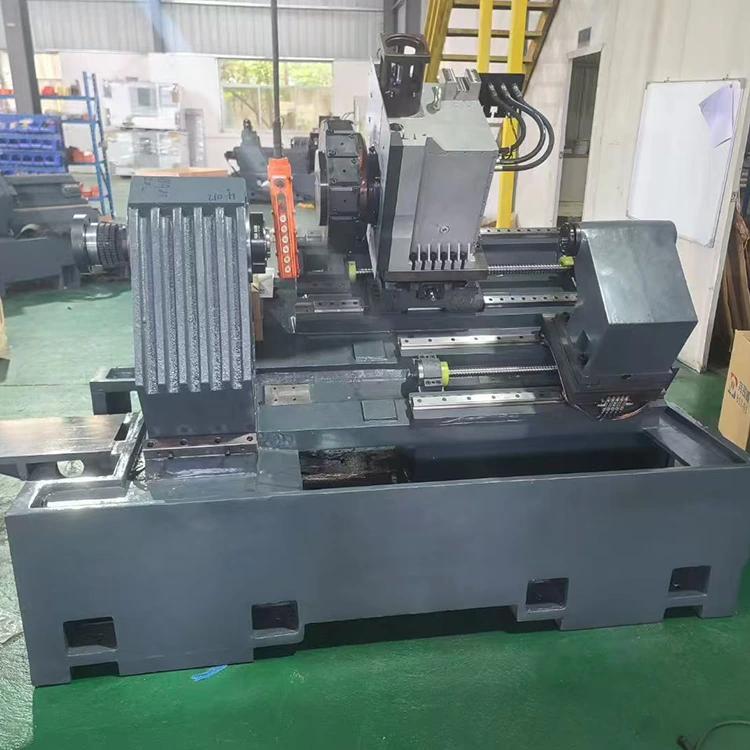

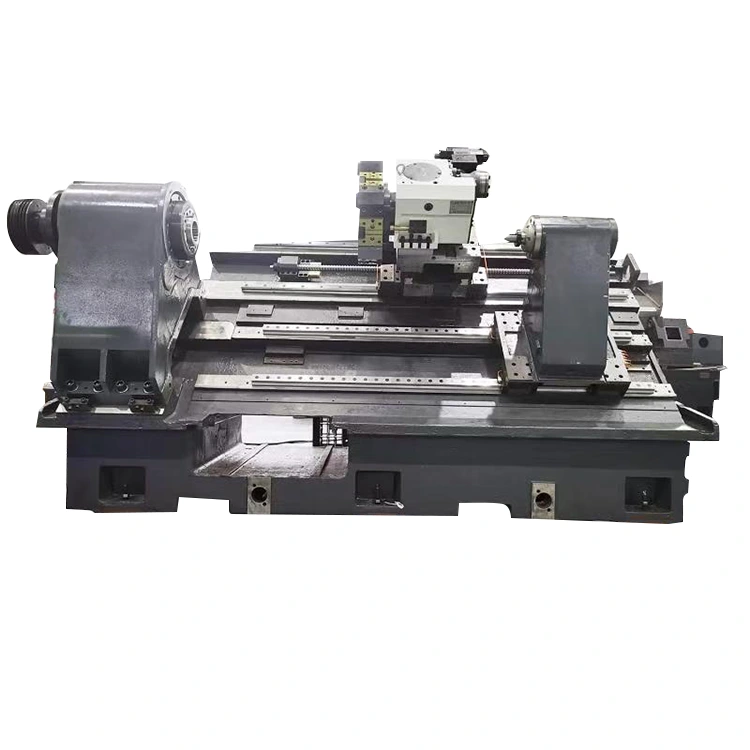

19	Makinaren oinarri mota eta inklinazioa		30 graduko ohea
20	Tailburua		Gida lineala tailstock
21	Tailstock aurrera egiteko metodoa		Propultsio hidraulikoa eta serbopropultsioa	Estandarrez hornitutako Tailstock Zentro Hidraulikoa
22	Kontaktuaren gehienezko bidaia		600
23	Potengailuaren gutxieneko proiekzio-luzera		30 mm
24	Tailstock zentroaren eredua		MT5

Ereduaren konfigurazioa
Izena	Jatorri lekua/Spec	Izena	Jatorri lekua/Spec
CNC Sistema	EZTULA	X/Z ardatzeko serbo motorrak+Drive	Delta
32 Zehaztasun Bola Torlojua	THK (Japonia)	Ardatz motorra	Huahong 7.5KW
30 Zehaztasun Lineal Roller Guideway	HIWIN (Taiwan, Txina)	Zilindro birakari hidraulikoa	TAIWAN
Doitasun Zilindrikoko Ardatz Unitatea	NSK errodamenduak (Japonia)	freskoa	750W
Estazio hidraulikoa	Taiwan	Botere Burua	3 geltoki 11.4N
Ausazko Osagarriak
Izena	Eredua/Spec	Izena	Eredua / spec
Pintza (materiala finkatzeko)	1 pieza (makinarekin hornituta)	Torneatzeko erreminta zulatzeko tresna zulatzeko	3 PEZ/2 PEZ
Zulatzeko erremintaren zurtoina	ER20A luzapen-hastaken 2 pieza	Hex giltza	1 multzoa
