Slant Bed CNC Tornua Servo Torreta eta Tailstockarekin

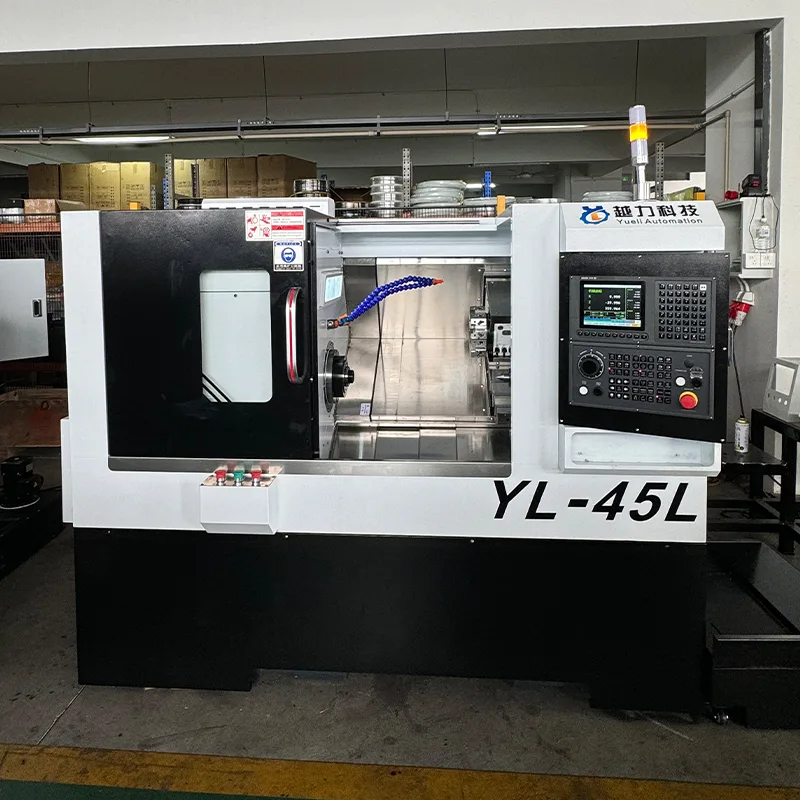

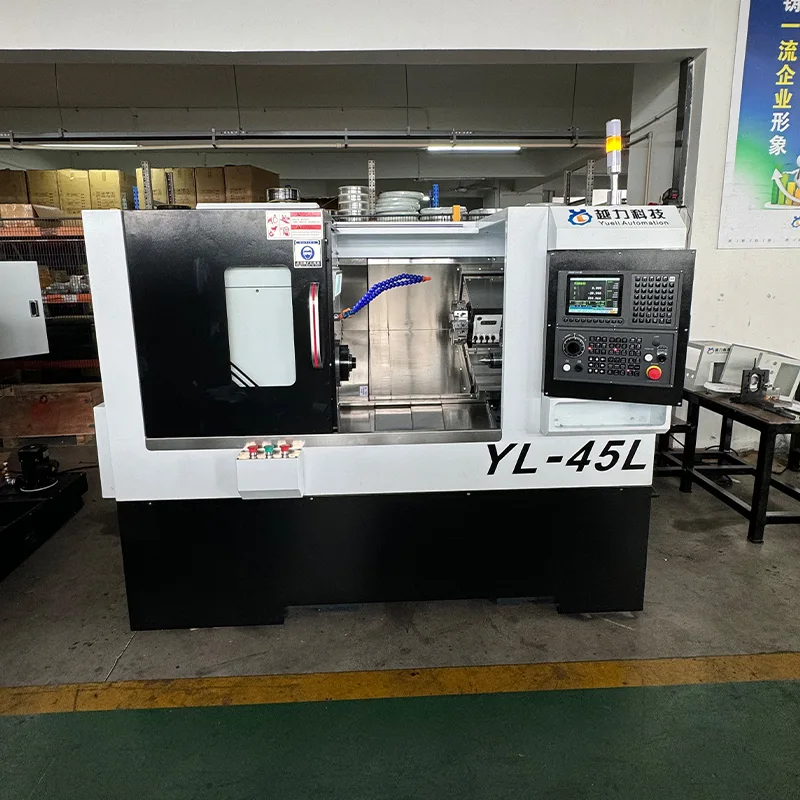

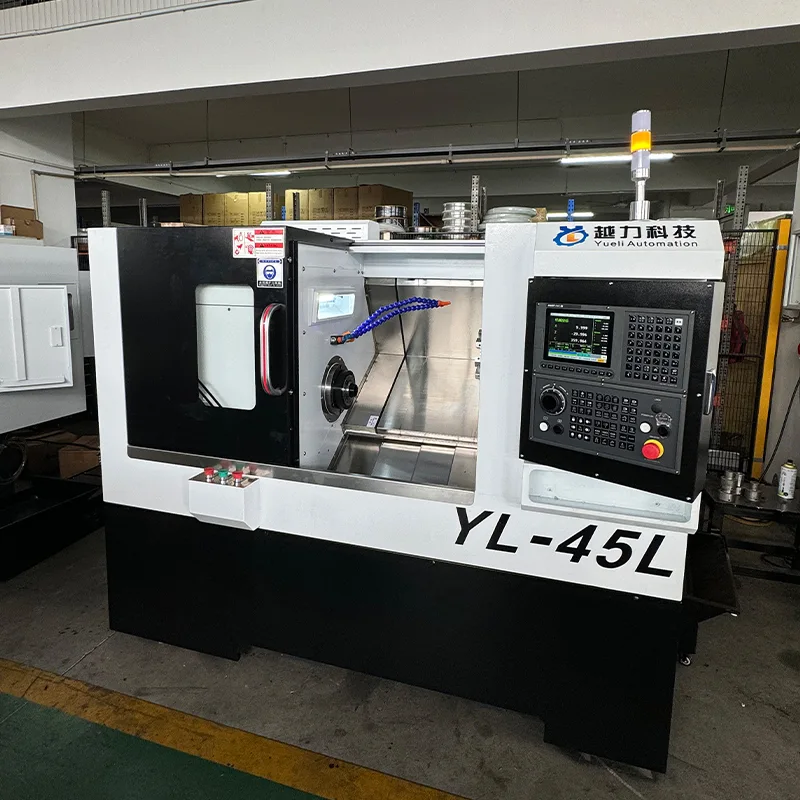

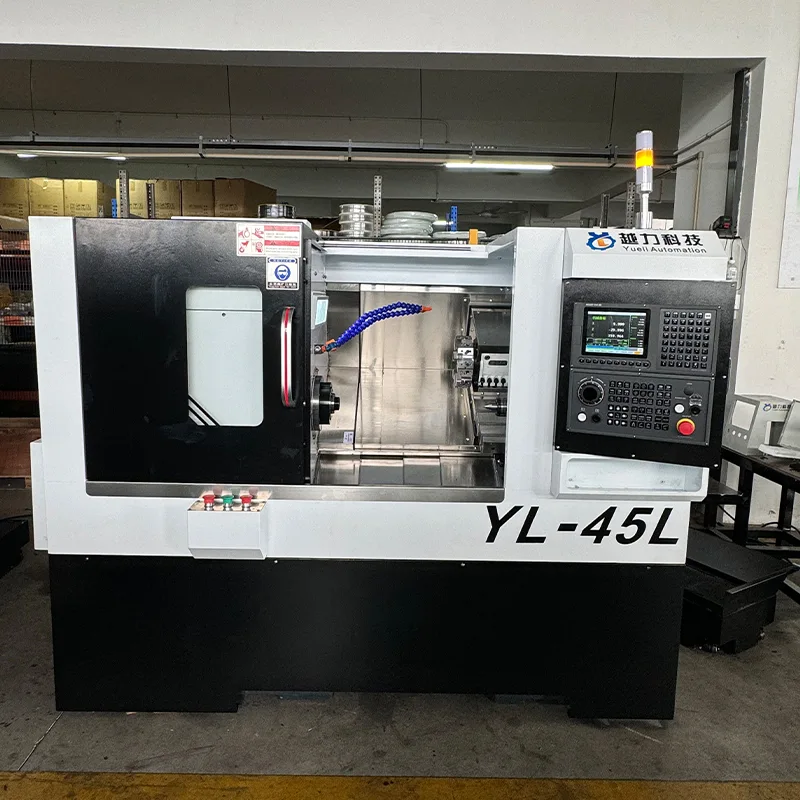

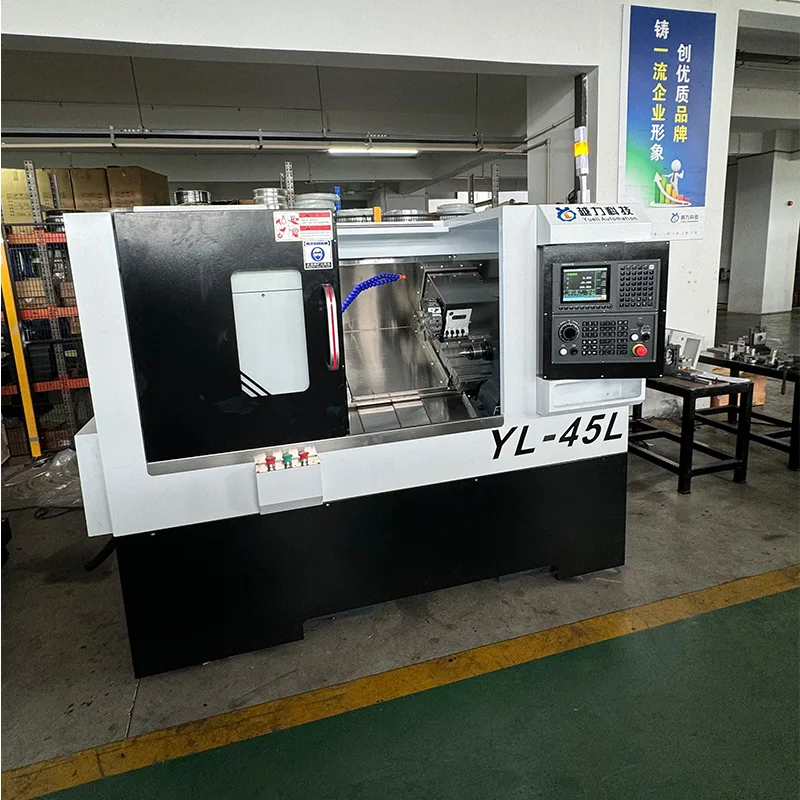

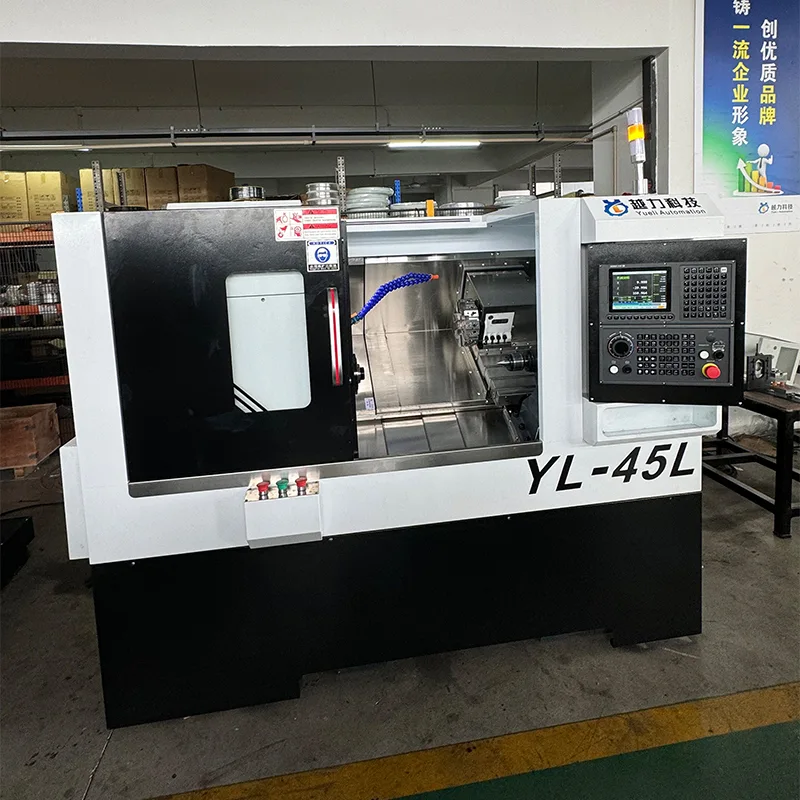

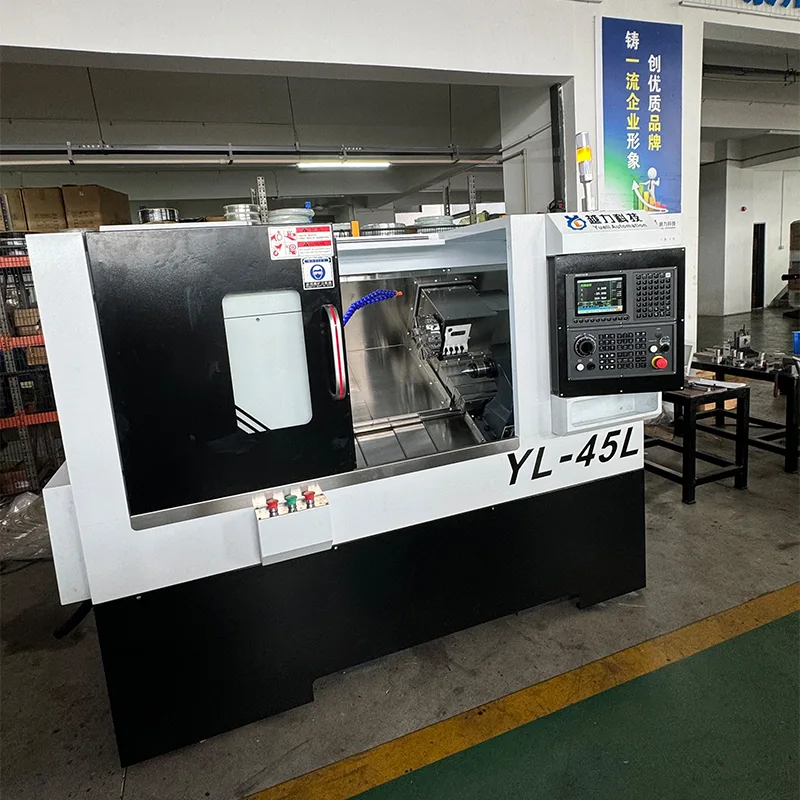

Slant Bed CNC Tornua Servo Torreta eta Tailstock (YL-45L eredua) Quanzhou Yueli Automation Equipment Co., Ltd-ek ekoizten du. Makinak 30 graduko ohe ohearen diseinua du 63 serbo-dorre batekin tresneria egiteko. FANUC Oi-TF PLUS (5) CNC sistemaz hornituta dago, Japoniako THK 32 mm-ko zehaztasun bola-torlojuak eta 30 mm-ko doitasuneko arrabolen gidak, mekanizazio-errendimendu egonkorra eta zehatza eskainiz. Ardatzaren abiadura 0 eta 5000 RPM bitartekoa da 7.5KW Huahong ardatzaren motor batekin. Makinak gida lineal bat du propultsio hidraulikoarekin, tailstock bidaia 500 mm-koa da eta tailstock taper-a MT4 da. Torneatzeko gehienezko diametroa 375 mm-koa da, eta mekanizazio-luzera maximoa 380 mm-koa da mandrilarekin.

Zehaztapen Teknikoak

Parametro tekniko hauek Slant Bed CNC Tornuari dagozkio Servo Torreta eta Tailstock-ekin.

Konfigurazio nagusia

Slant Bed CNC Tornua Servo Torreta eta Tailstock-a honako osagai nagusi hauek ditu.

Osagarri estandarrak

Osagarri hauek Slant Bed CNC Tornuarekin sartzen dira Servo Torreta eta Tailstockarekin.

Makinaren egitura eta ezaugarri nagusiak

Slant Bed CNC Tornuak Servo Torreta eta Tailstock-ekin egitura- eta errendimendu-ezaugarri hauek ditu.

· Ohea: 30 graduko ohearen diseinua zurruntasuna eta txirbil-fluxu eraginkorra izateko.

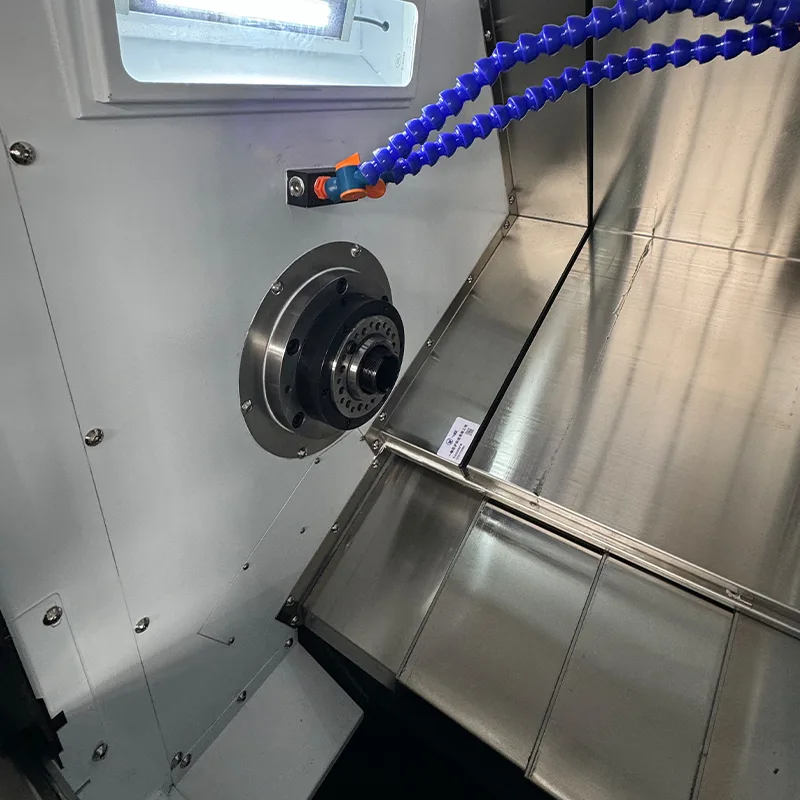

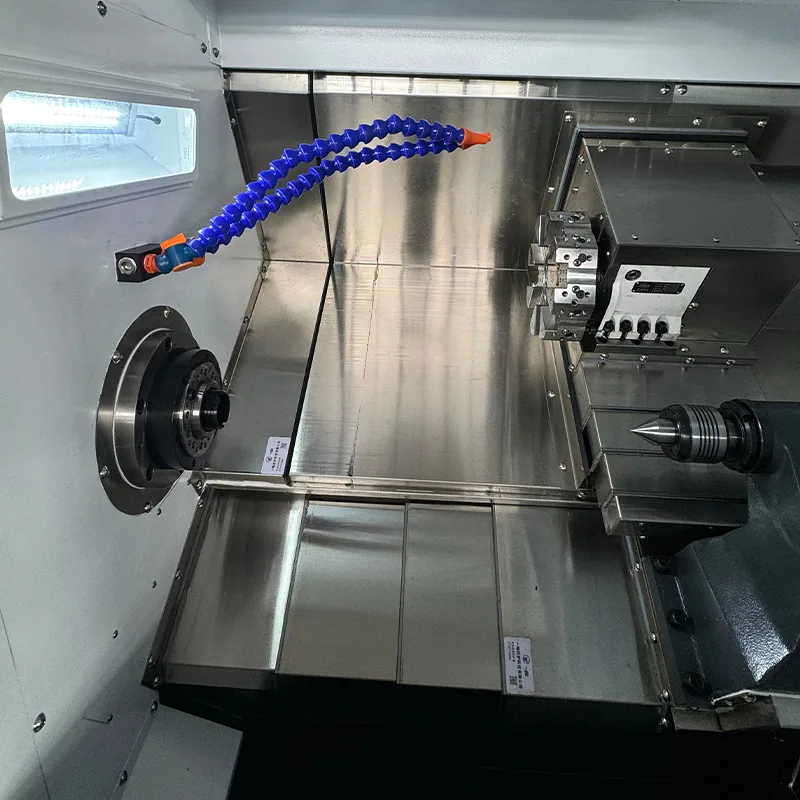

· Ardatza: Kartutxoen doitasuneko ardatzaren muntaia Japoniako NSK errodamenduekin. A2-5 ereduko ardatza 170 mm-ko diametroarekin. Abiadura tartea 0-5000 RPM.

· Gidabideak: Japoniako THK 30 mm-ko doitasuneko arrabolen gidak. X ardatza 4 bloke estandarrekin, Z ardatza 4 bloke hedatuekin.

· Boloi-torlojuak: Japoniako THK 32 mm-ko zehaztasun-torlojuak 10 mm-ko pasarekin X eta Z ardatzetarako.

· Tresneria: 63 serbo-dorreta erreminta automatikoki aldatzeko.

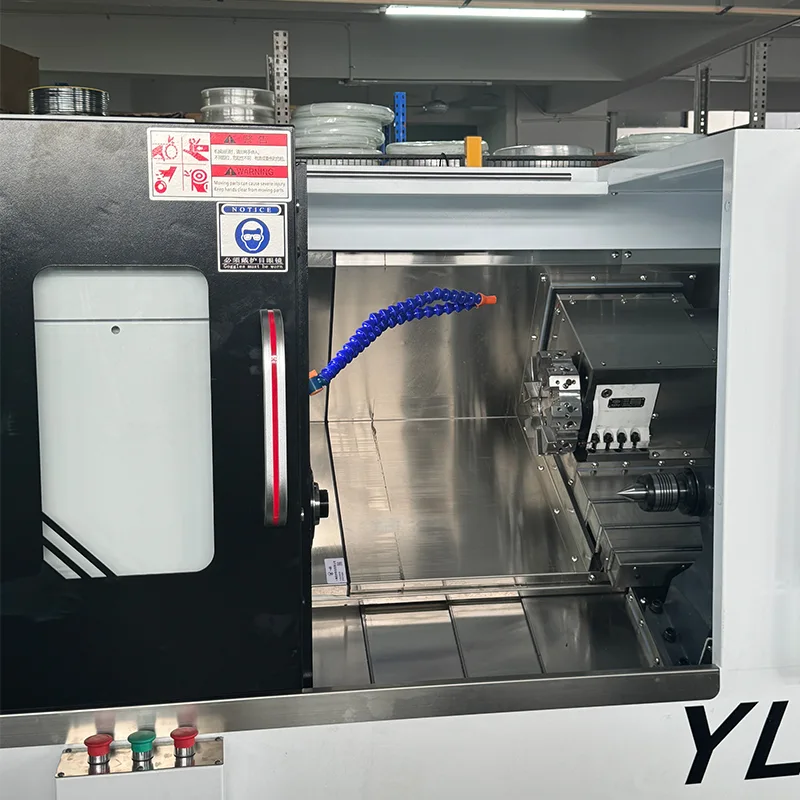

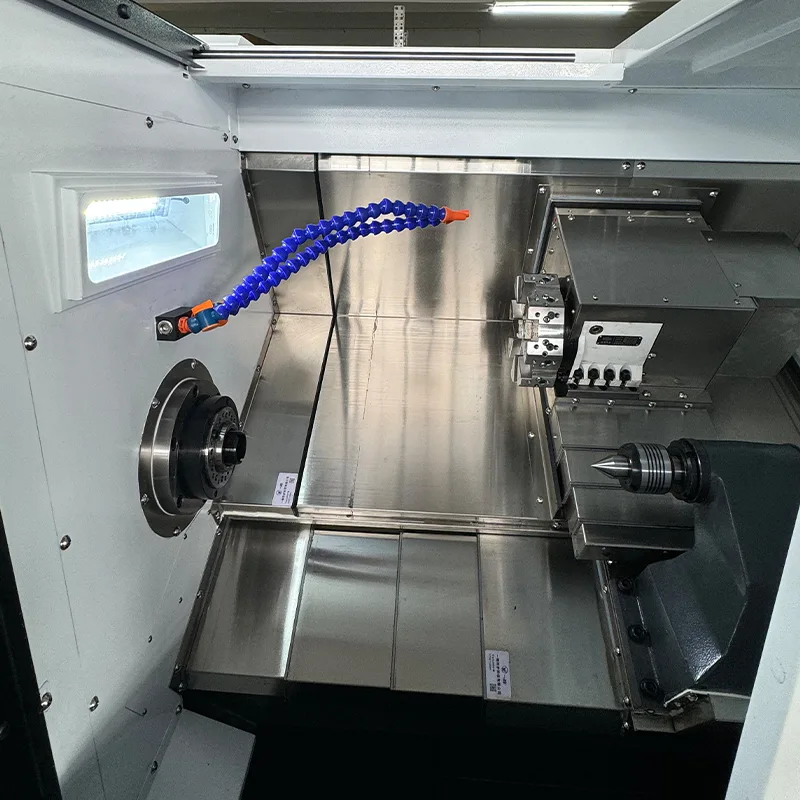

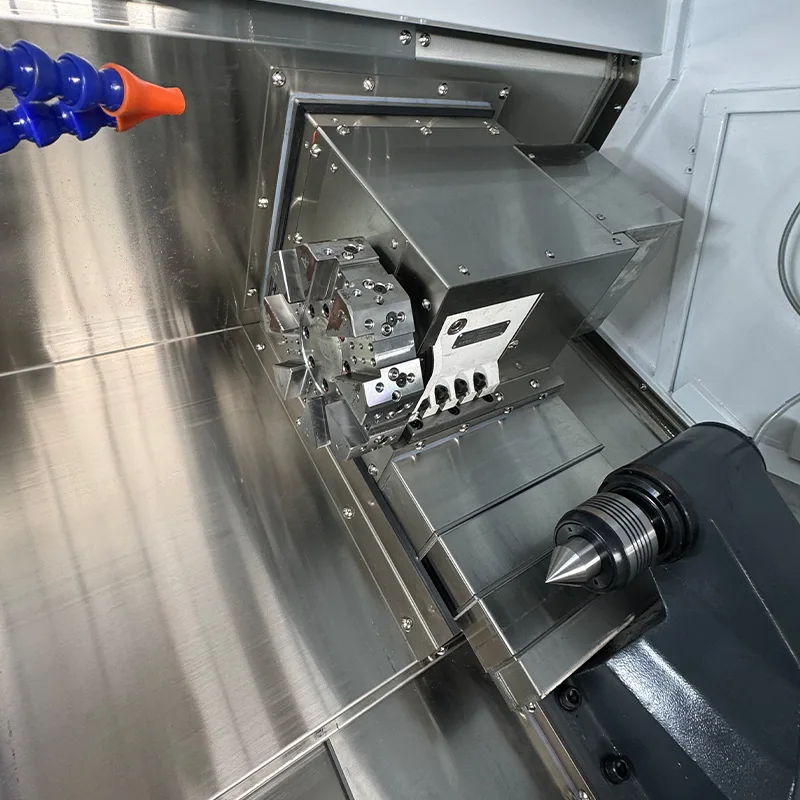

· Tailstock: Propultsio hidraulikodun gida lineala. Ibilbidea 500 mm. Tailstock taper MT4.

· Motor-konexioak: Motor nagusia uhaldun trakzioarekin, X eta Z motorrak zuzeneko trakzioarekin.

Eskaeraren informazioa

Ondorengo prezioen eta eskaeraren xehetasunak Slant Bed CNC Tornuari dagozkio Servo Torreta eta Tailstock-ekin.

· Produktuaren izena: Slant Bed CNC Tornua (Erreminta Turret mota)

· Eredua: YL-45L

· Ordainketa baldintzak: % 30eko gordailua, saldoa bidali aurretik

· Bermea: urte 1 piezen kasuan (gizonak eragindako kalteak salbuetsita)

· Zerga: %13ko BEZa barne

· Salgaiak: barne

Maiz egiten diren galderak

Zein da ohe inklinatuko CNC tornu honen kontrol-sistema?

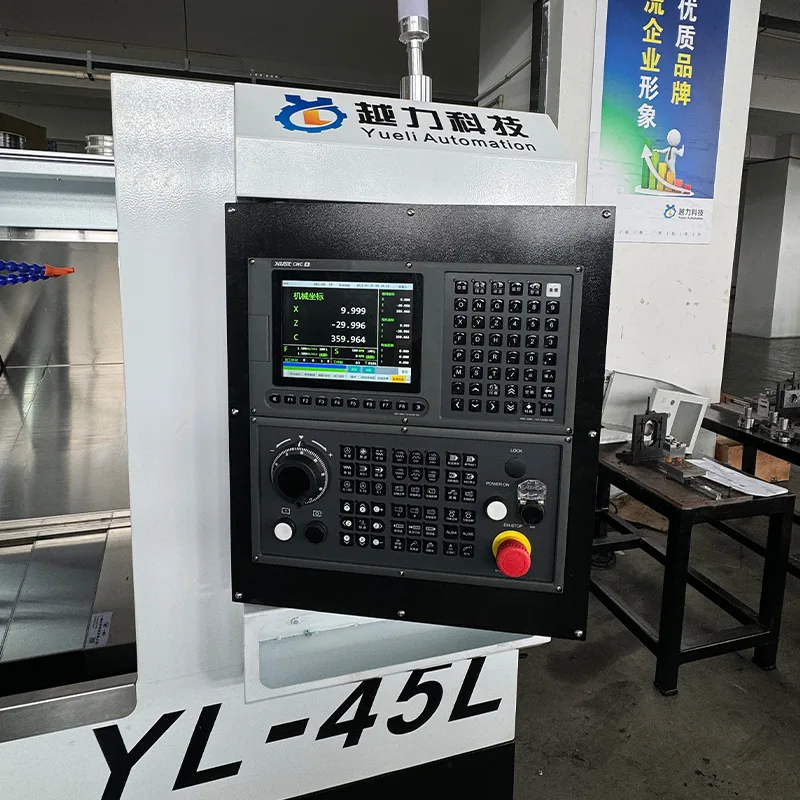

Ohe inklinatua CNC tornuak FANUC Oi-TF PLUS (5) CNC sistema erabiltzen du X eta Z ardatzetarako FANUC serbomotorrekin eta unitateekin.

Zeintzuk dira makina honen X eta Z ardatzen bidaia?

X ardatzaren bidaia 200 mm-koa da, eta Z ardatzaren bidaia 460 mm-koa. Zein da ardatzaren abiadura eta ardatzaren motorraren potentzia?

Buruaren abiadura tartea 0 eta 5000 RPM bitartekoa da, eta ardatzaren motorraren potentzia Huahong-en 7.5KW-koa da.

Zein motatako ohe eta erreminta ditu makina honek?

Makinak 30 graduko ohe inklinatua du, erreminta automatikoki aldatzeko 63 serbo dorre batekin.

Zeintzuk dira gida eta bola-torlojuen zehaztapenak?

X eta Z ardatzek 32 mm-ko doitasuneko bola-torlojuak eta 30 mm-ko doitasuneko arrabolen gidak erabiltzen dituzte, biak Japoniako THK.

Zein da CNC tornu honen pisua eta neurriak?

Makinaren neurriak 1875 × 1021 × 1263 mm-koak dira eta pisua 1,8 tonakoa da gutxi gorabehera.

Zer motatako tailstock du makinak?

Makinak gida lineal bat du propultsio hidraulikoarekin, tailstock bidaia 500 mm-koa da eta tailstock taper-a MT4 da.
