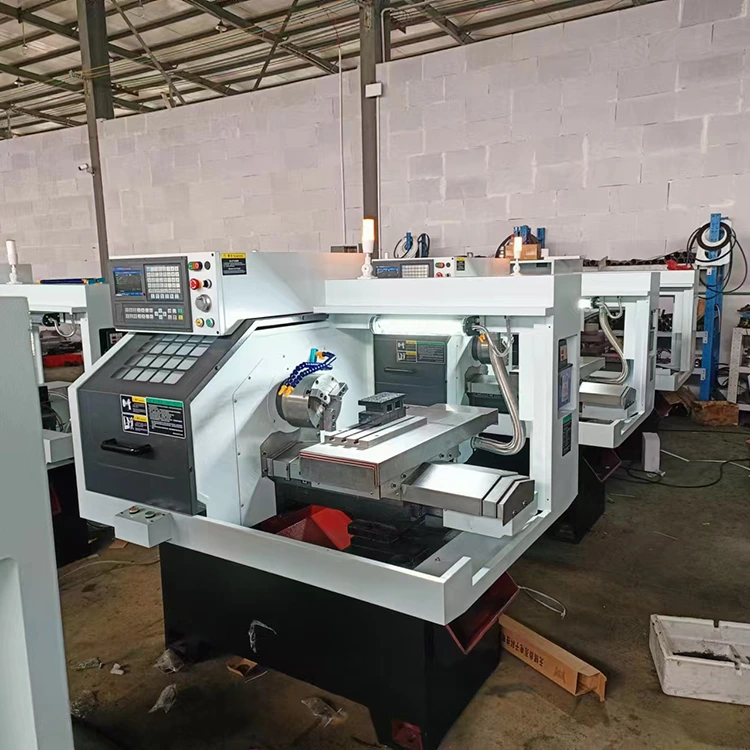

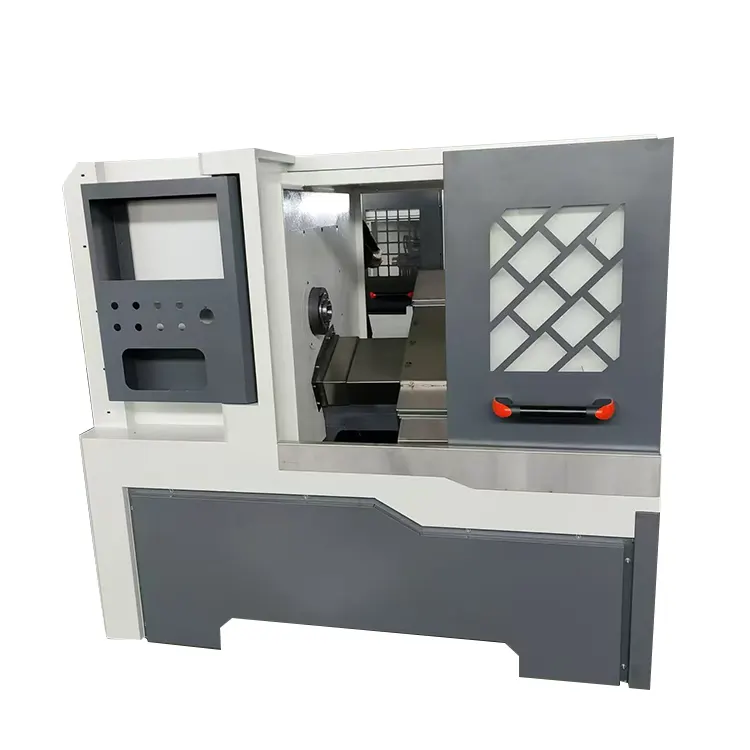

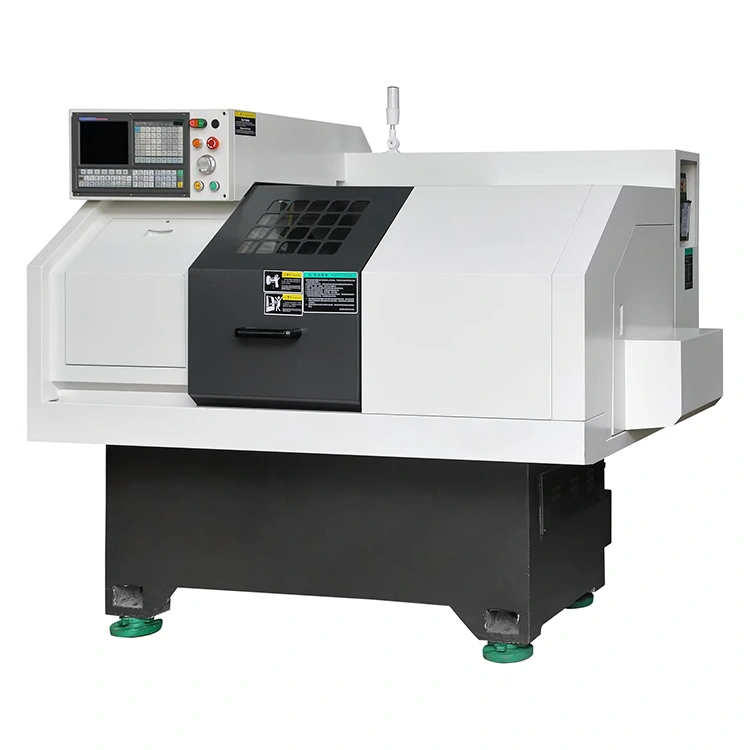

Truss Integratutako Makina

Bezeroa

Reza

Aipuaren zk.

YL2025091101

Harremanetan jarri

Reza

Eskaintza Data

2025-9-11

CC.

Eskaintzaren Baliotasuna

30 egun

Tel

Entregatzeko Ordua

Gordailua jaso eta 20 egun igaro ondoren

Prezioa

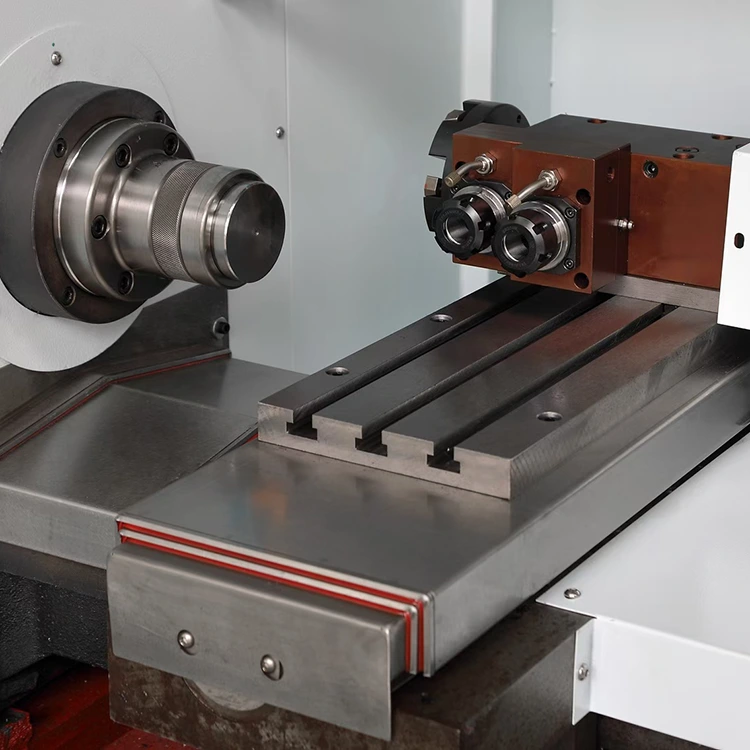

0640 (Fly-cutter power head eta Square tool dorre barne)

RMB42000MULTZOA

Ordainketa

T/T.30 gordailua, %70 ordainketa entregatu aurretik.

Bermea

Urtebete.

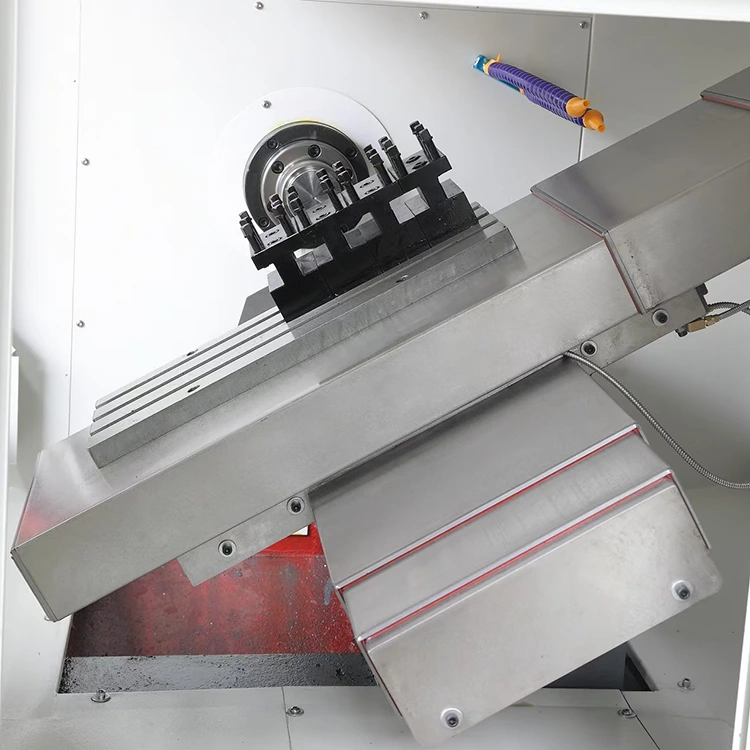

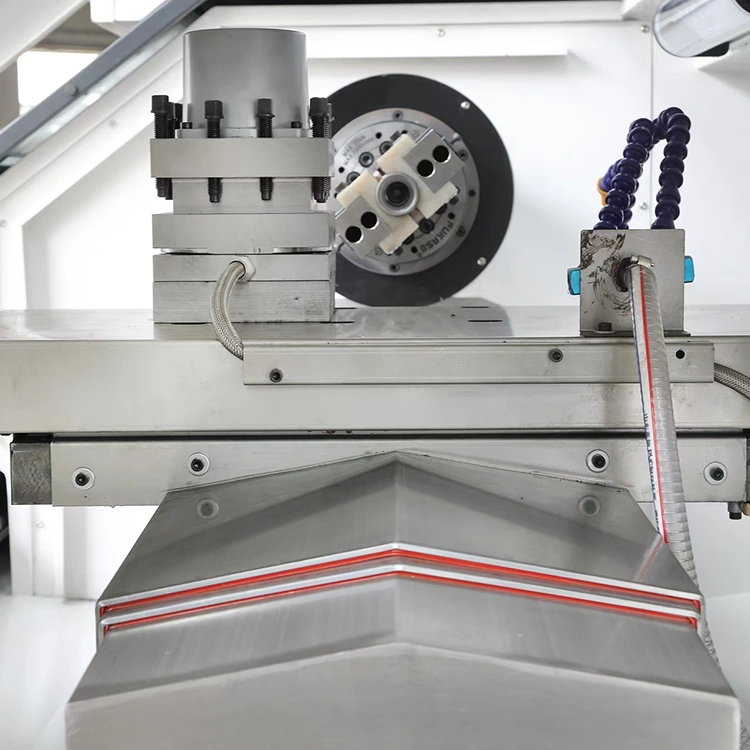

Argazkia

 Izena

 Spec

Prozesatzeko gaitasuna

Gehienezko kulunka-diametroa ohearen gainean (mm)

280

Gehienezko kulunka-diametroa gurdiaren gainean (Φ/mm)

f160

Biraketa luzera maximoa (Φ/mm)

280

Biraketa-diametro maximoa (Φ/mm)

280

Bar stockerako zuloaren gehienezko diametroa (Φ/mm)

42

Ardatz

Ardatz sudur mota (GB 5900.1)

A2-5

 Buruaren forru-zuloaren konoa

21°

GB21°

Ardatzaren zehar-zuloaren diametroa (Φ/mm)

49

 Zuloaren barrenaren zuloaren diametroa

41.5

Ardatz tiratzeko haria

M48×1,5

Buruaren abiadura tartea (r/min)

0-3000 (4000)

Konfigurazio estandarra: 0-3000 (aukerakoa: 4000)

 Ardatz engranajeak aldatzeko modua

32

Buru independentea: 3 aurrealdean, 2 atzean

Motor nagusiaren potentzia (etengabeko balorazioa) (kW)

4

Motor nagusiaren potentzia (berehalako balio maximoa) (kW)

4

X ardatzeko zeharkatze azkarraren abiadura (m/min)

15

Z ardatzeko zeharkatze azkarraren abiadura (m/min)

15

X ardatzeko servomotorearen momentua (N·m)

110/6.4

Z ardatzeko servomotorearen parea (N·m)

110/6.4

X ardatzaren traza (mm)

640

Z ardatzaren traza (mm)

280

X ardatza eta Z ardatzeko motorra konektatzeko metodoa

 Akoplamendu zuzena

Z ardatzeko gidabidea

Z-30-640

Z ardatzeko bola-torlojua 30-640 Karratu motakoa

X-Ondoren.

X-30-540

X ardatzeko bola-torlojua 30-540 karratu motakoa

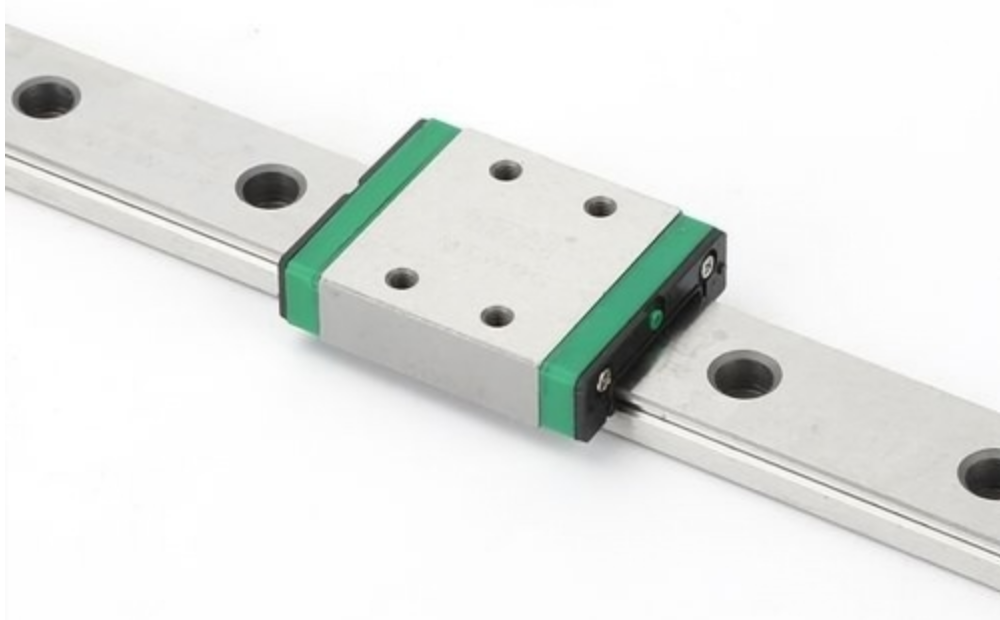

 Gidabide mota

(30FZS)

Gidabide lineala (30FZS)

Erreminta-dorra

 Erreminta-dorre mota

6125

 Erreminta-estazio kopurua

（MM）

Erremintaren tamaina (mm)

20*20

Erreminta finkoa (20×20)

Truss

X ardatzeko trazu estandarra

2400 mm

X ardatzeko MaxSpeed

1,5 mm/s

Y ardatzaren trazu estandarra

650 mm

Y ardatzaren gehienezko abiadura

1 m/s

Z ardatzaren trazu estandarra

1000 mm

Z ardatzeko Gehien abiadura

1,5 m/s

 Erretiluaren altuera lurretik

1100 mm

 Erretiluaren tamaina

550*350mm

 Erretiluen kopurua

2

2 argazki

 Truss materiala

altzairua

 Griparen amaiera

，

Pintzatze pneumatikoa  biraketa pneumatikoa

 Transmisio modua

Gida lineala errail inklinatuarekin

 Sarrerako tentsioa

220V

 Sarrerako aire-presioa

0,5-0,8 pa

Elikatze-hornidura

 Potentzia osoa nominala

9KW

 Korronte osoa nominala

20A

Spec

 Makinaren pisua

900kg

Makinaren tamaina (L×W×H)

1650×1250×1600mm

beste

 Pintzatzeko metodoa

Chuck diametroa (aukerakoa)

 Ur ponparen potentzia

380V/90w

Bola torlojuaren eredua (X ardatza)

2508

Bola torlojuaren eredua (z ardatza)

3208

Txirbil-garraiagailu mota (erosketa aukerakoa)

Mekanizatu eremua

 Auto motozikleten piezak eta hardware osagarriak
