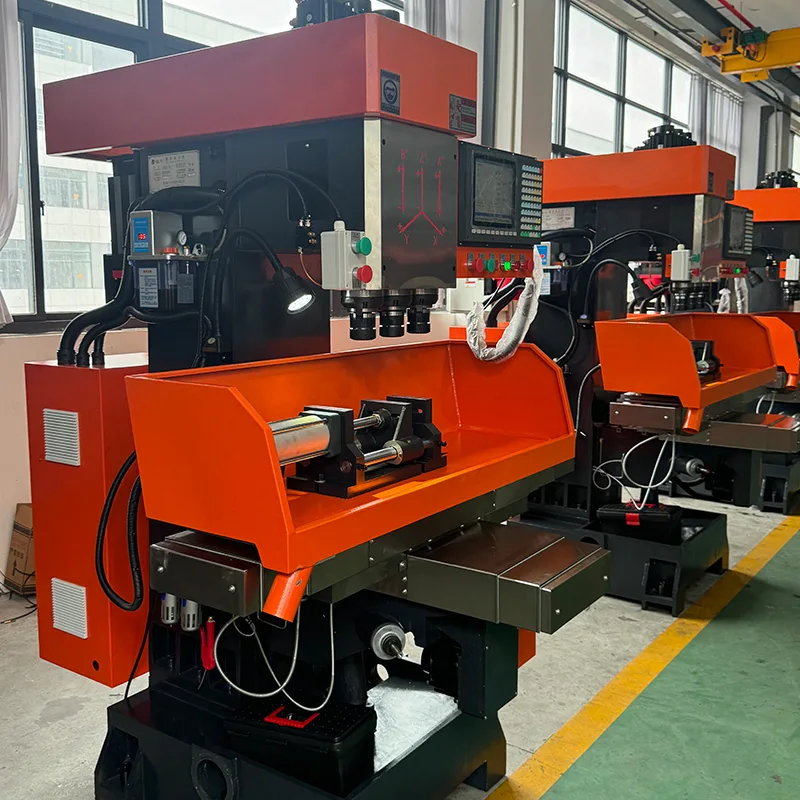

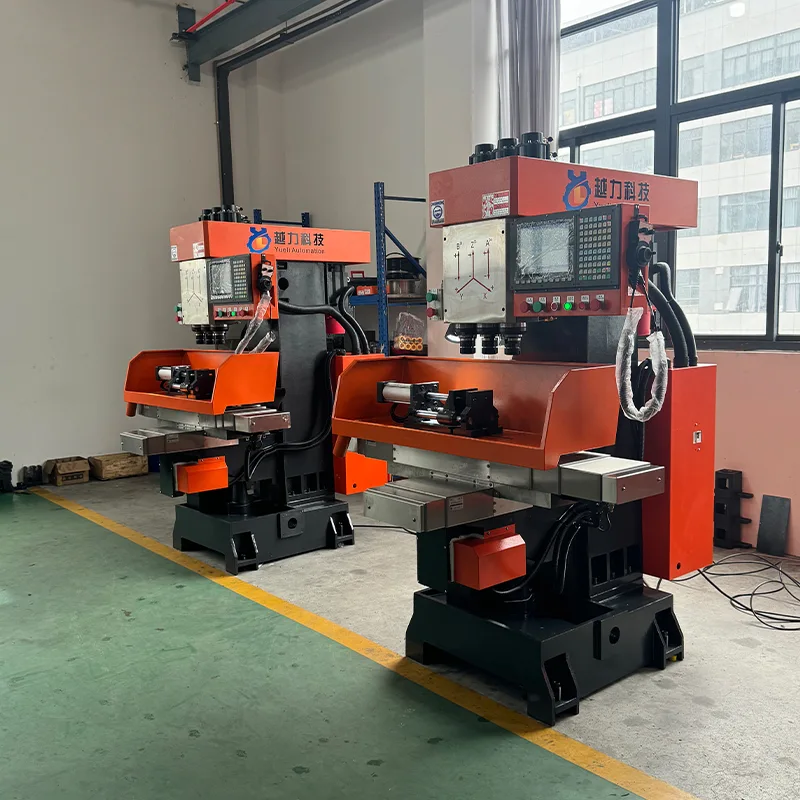

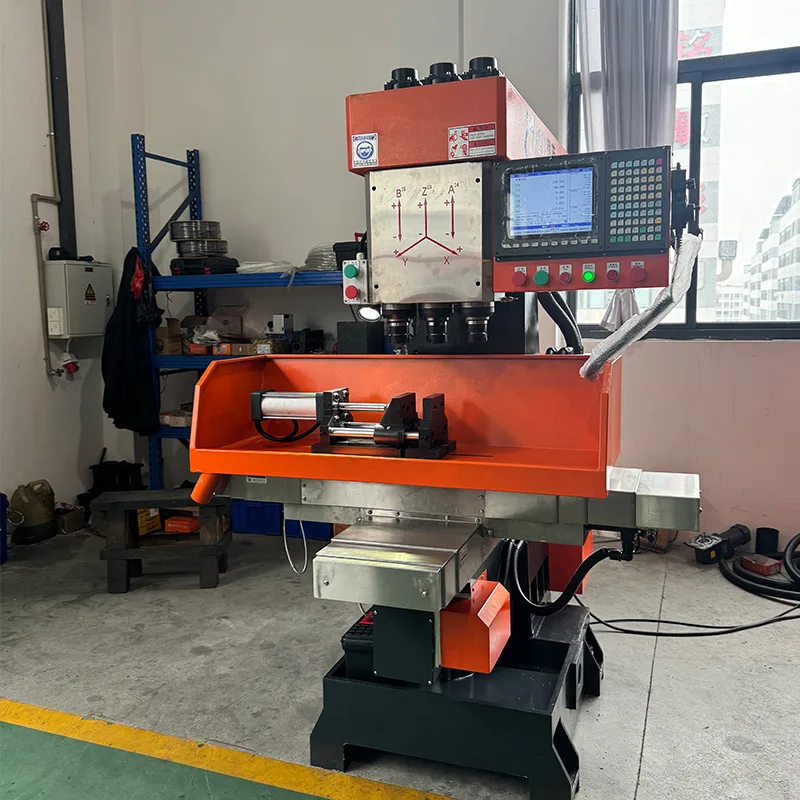

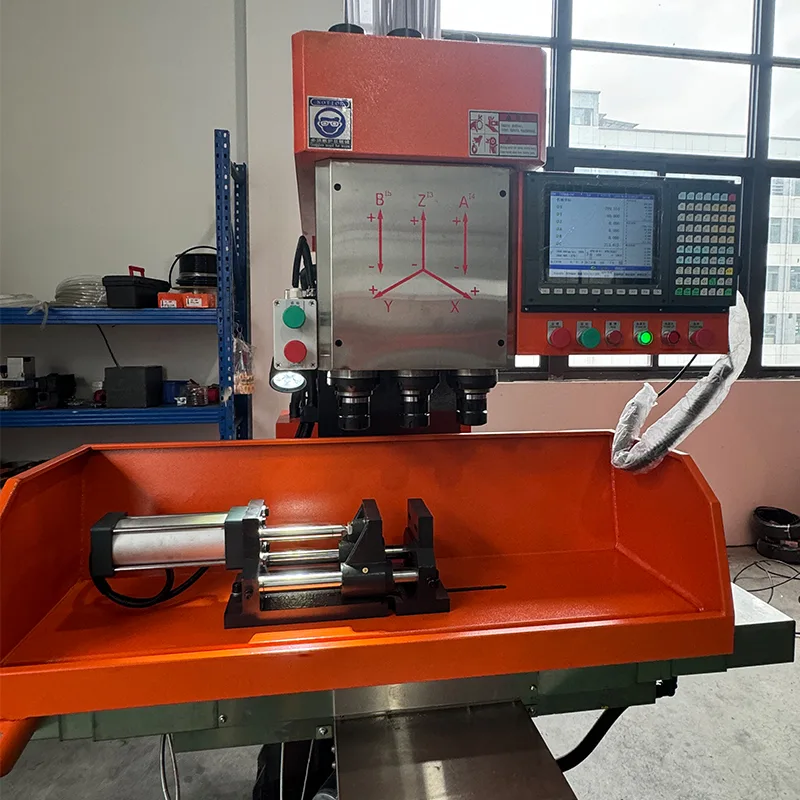

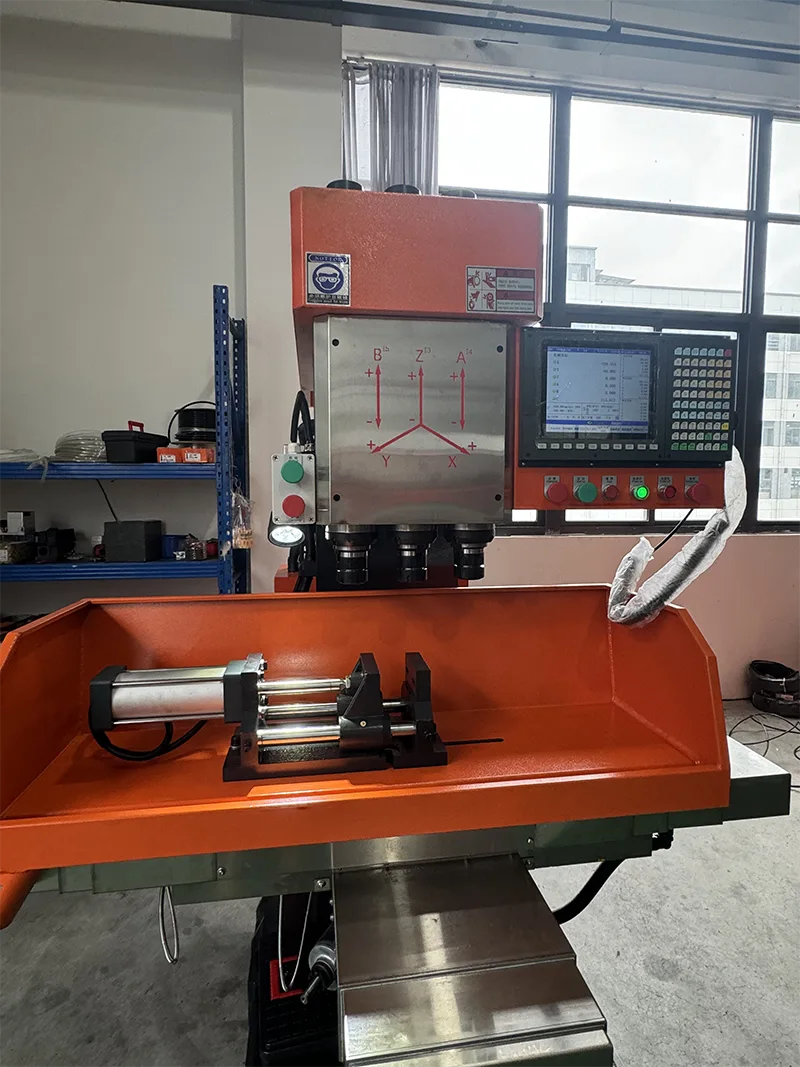

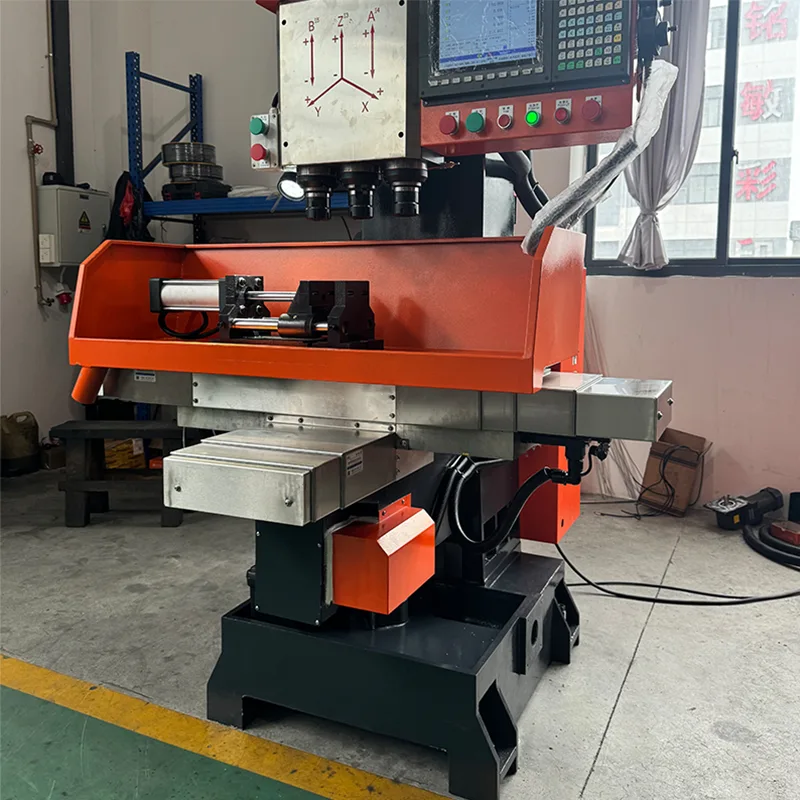

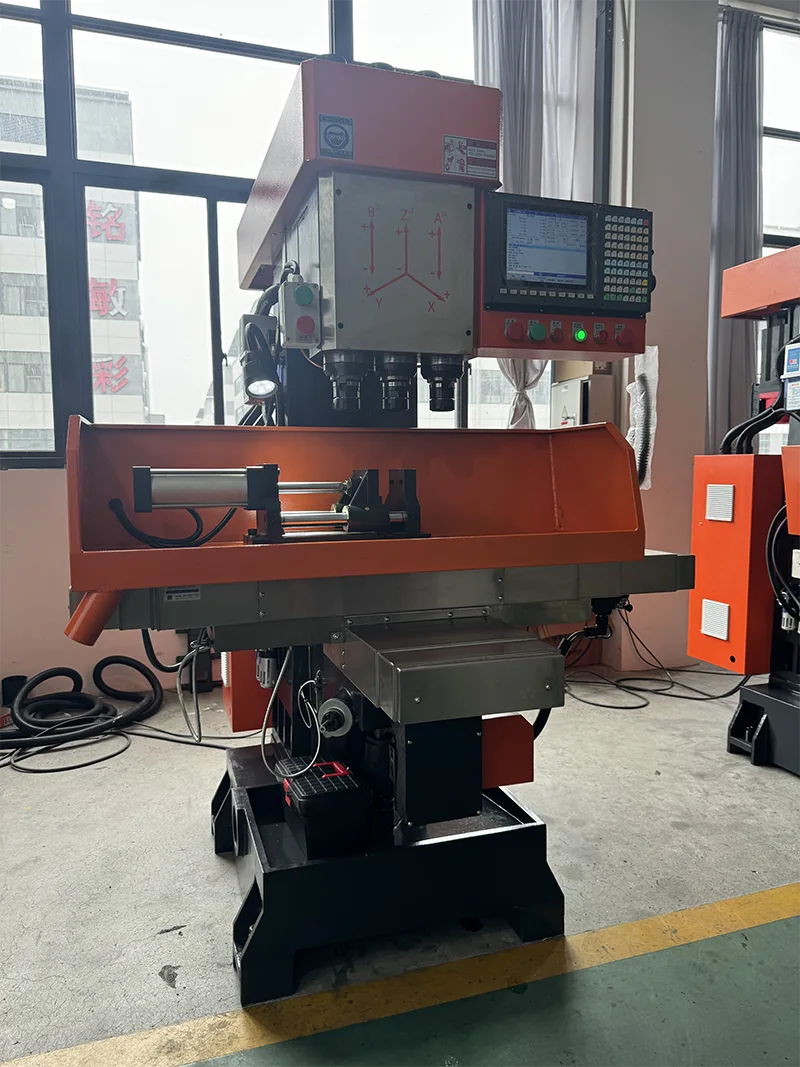

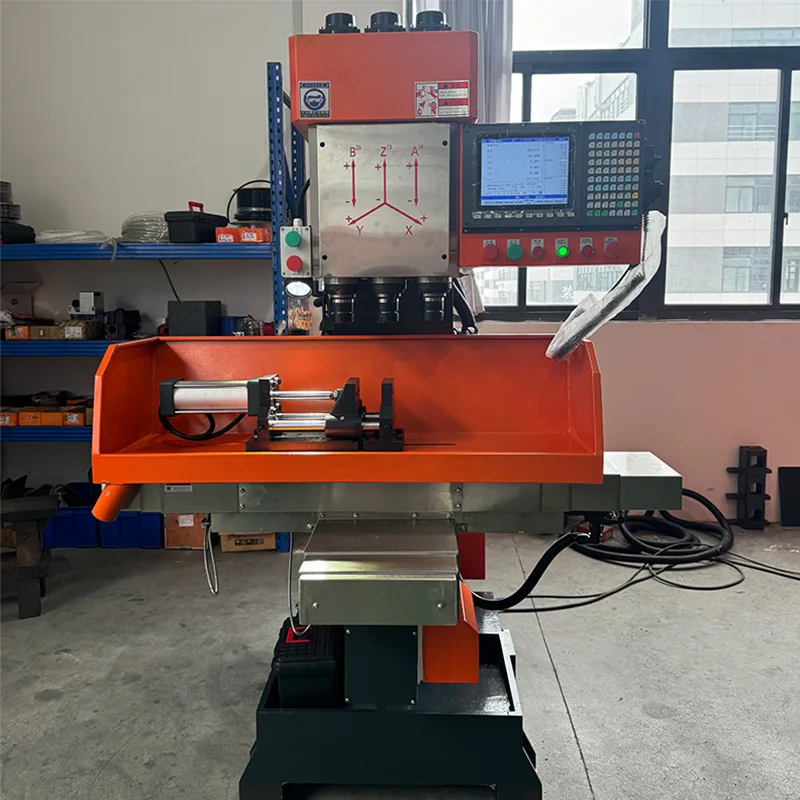

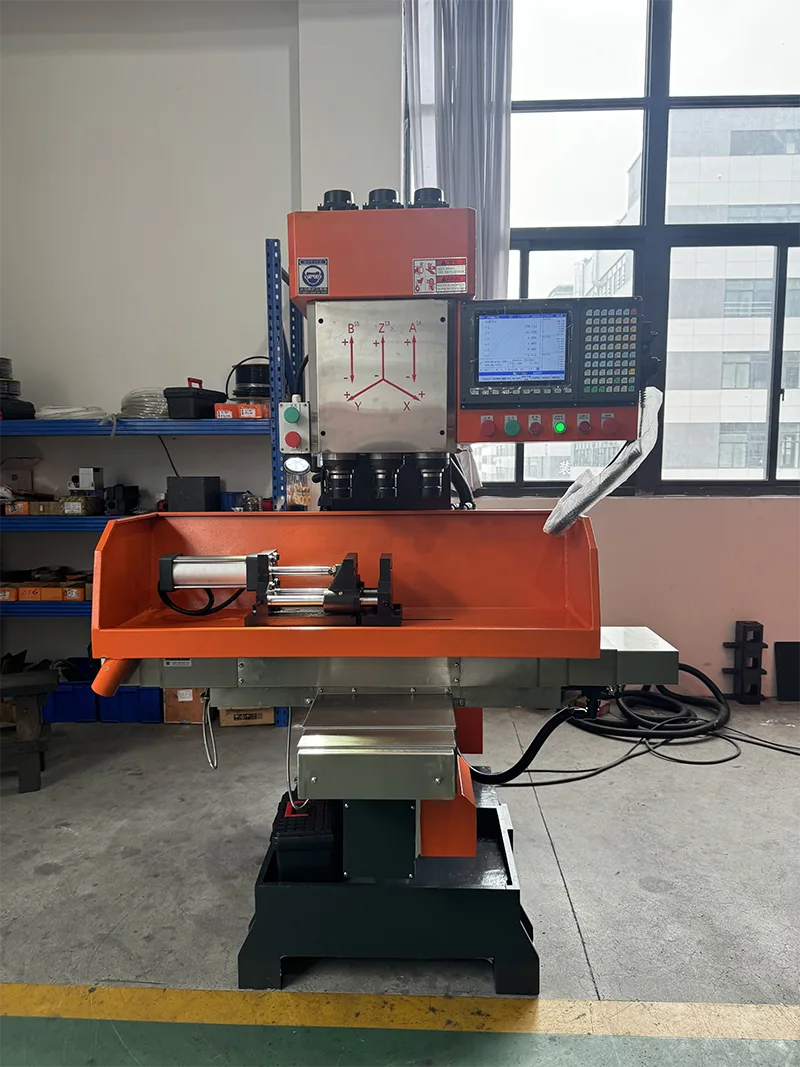

CNC Bertikala Hiru Ardatz

CNC bertikala hiru ardatz ZSK-4150X4 gure konpainiaren produktu heldua da. Makina-erreminta honek pieza ugari prozesatzen direnean zulaketa, txorrotadura eta zulaketa aldi berean burutu ezin diren arazoa konpontzen du. Zulaketa, esribaketa, txaflaketa eta zulaketa eta bestelako eskakizunak, ekipamendu mekaniko ezin hobea da eraginkortasun handia eta energia aurreztea lortzeko. Makina funtzionatzeko erraza da eta pertsonal tekniko berezirik gabe libreki funtziona daiteke. Konpainiak hamar urte baino gehiago teknologia profesionala eta kalitate kontrol zorrotza pilatu ditu, eta salmenta osteko zerbitzu ona du, bezeroek harrera ona duena.

Produktuaren Aurkezpena

CNC bertikala hiru ardatz ZSK-4150X4 gure konpainiaren produktu heldua da. Makina-erreminta honek pieza ugari prozesatzen direnean zulaketa, txorrotadura eta zulaketa aldi berean burutu ezin diren arazoa konpontzen du.

· Eragiketa bakarrean zulaketa, esriadura, txaflaketa eta zulaketa osoa.

· Ekipamendu mekaniko aproposa eraginkortasun handia eta energia aurreztea lortzeko.

· Erraz funtzionatzen duen langile tekniko berezirik gabe.

· Hamar urte baino gehiagoko teknologia profesionala eta kalitate kontrol zorrotza.

· Salmenta osteko zerbitzu ona, bezeroen harrera ona.

Ezaugarri nagusiak

ZSK-4150X4 hiru ardatzeko CNC Bertikalak ezaugarri hauek ditu.

· Pieza ugariren prozesamendua, zulaketa eta fresaketa, eta koskaketa aldi berean burutzen dira, eraginkortasun handiz.

· Fuselaia trinkoa eta zurruna da.

· Ardatz nagusia kalitate handiko altzairu aleazioz egina dago, eta gogortuta eta bero-tratatuta dago, zehatz-mehatz xehatuta. Higadura erresistentzia handia du.

· Labaintzeko gainazala maiztasun supersonikoaren bidez itzaltzen da. Gainazal irristagarriaren iraupena bermatzeko lubrifikazio-gailu bat du.

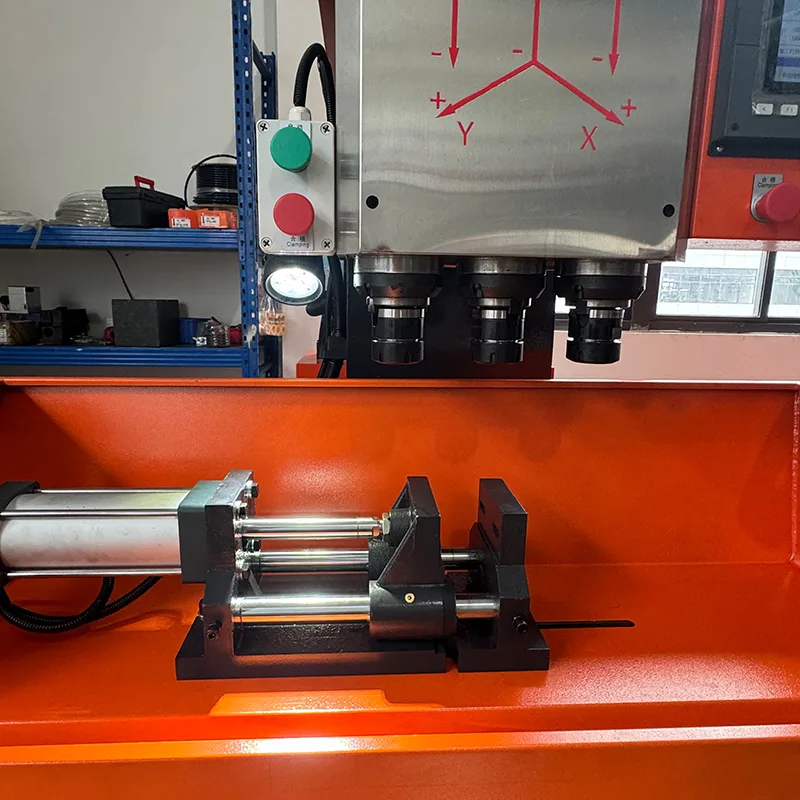

· Lan-mahaiaren ezkerreko eta eskuineko mugimenduak abiarazte-gailu bat eta buffer kokapen-gailu bat hartzen ditu, bibrazio txikia eta mugimendu azkarra duena.

· Aiztoaren heldulekuak tira-hastaka mota hartzen du, ez baita erraza erortzen. Segurtasun handia du.

Zehaztapen Teknikoak

Ondorengo parametro tekniko hauek ZSK-4150X4 hiru ardatzeko CNC Bertikalean aplikatzen dira.

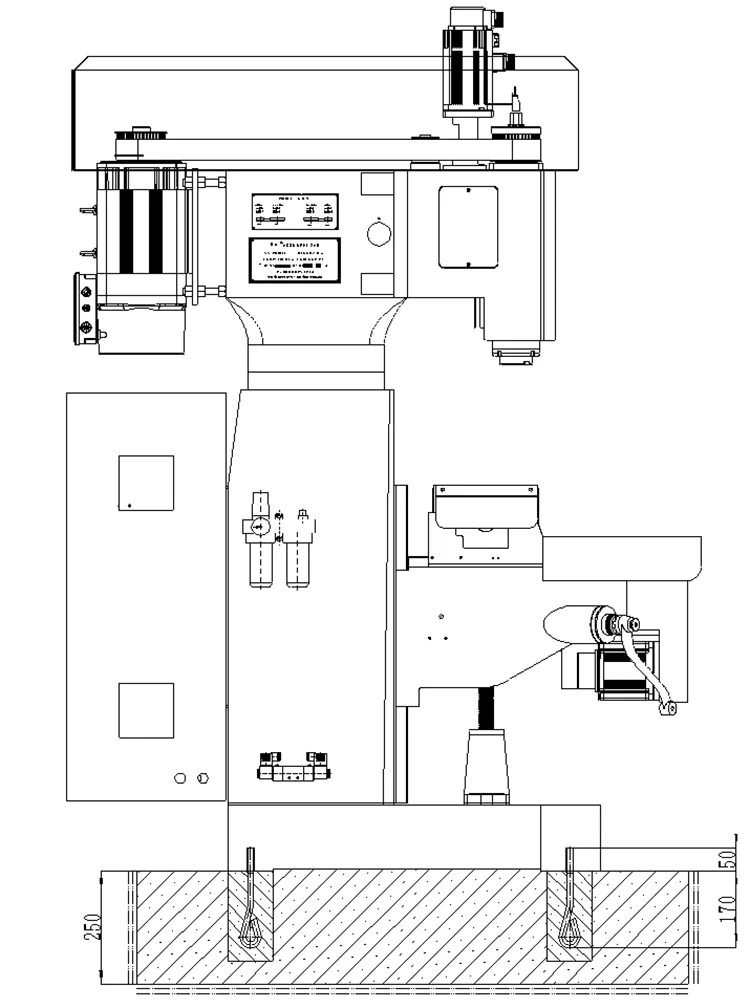

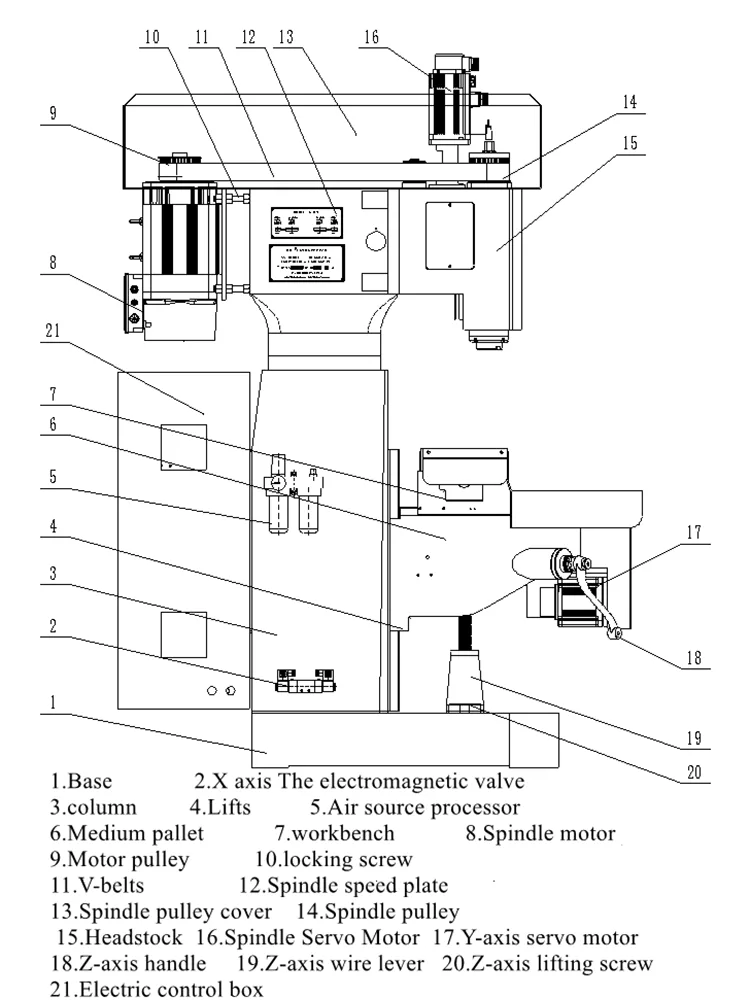

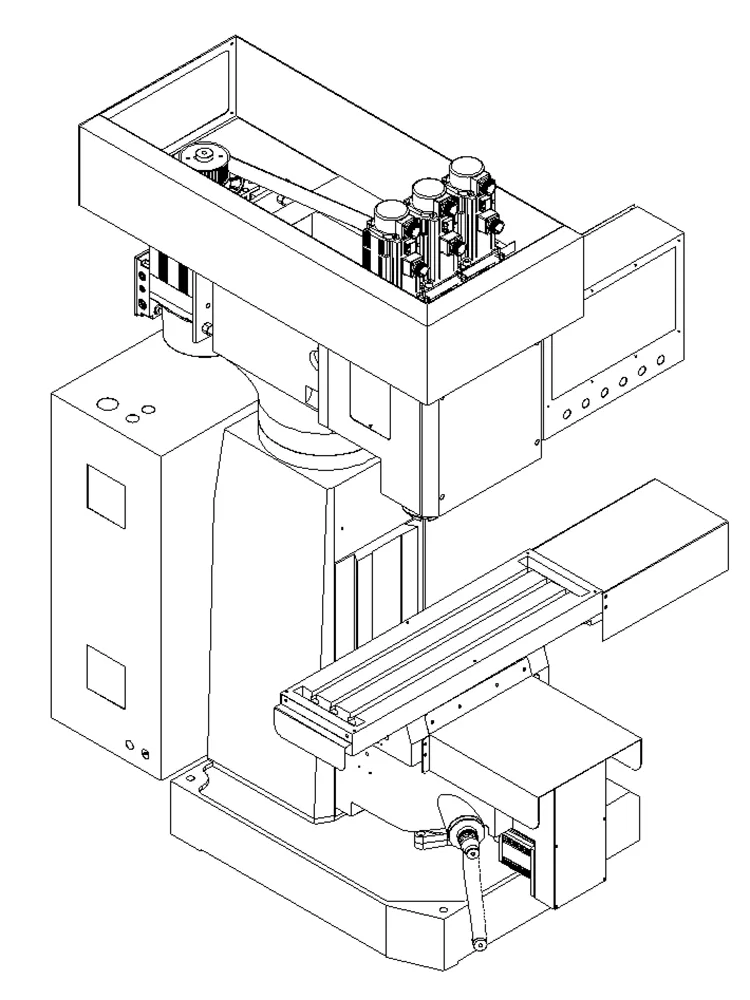

Makina Erremintaren Mekanismoa eta Errendimendua

ZSK-4150X4 CNC Bertikaleko hiru ardatzeko diseinuak fresatzeko makinaren eta hasierako gailuaren egiturazko ezaugarriak hartzen ditu, prozesatzeko eraginkortasun handia, doitasun egonkorra eta funtzionamendu prozedura sinpleak dituen abantailak. Kontrol logikoko prozesatzeko PLCa erabiltzeak eraginkortasunez saihestu dezake motorra aurrera eta alderantzizko aldatzeak eragindako arku-zirkuitu laburrak. Aldi berean, pultsuak abiarazteko metodoa solenoide balbula gidatzeko erabiltzen da solenoide balbula bobina denbora luzez dinamizatzen den fenomenoa saihesteko, bobina erretzea eraginez.

· Egitura: Mekanizazio-zentro sinplea. Programaren kontrolak Taiwan Yitu kontrol-sistema erabiltzen du detektatzeko funtzioarekin, txorrota edo erreminta hondatzea saihesteko, solenoide balbula edo olio-zilindroaren hutsegiteengatik. Giza eta makinen arteko elkarrizketa erraz funtzionatzeko.

· Lote handi eta ertaineko piezak prozesatzeko egokia. Behin-behineko estutzea. Eraginkortasun handia eta zehaztasun ona.

· Tapatze-mekanismoak ez du torlojuaren gidaritza ordezkatu behar. Altua estandarra da. Beijingeko serbo motor nagusi super-sinkronoak maiztasun-bihurketa propioarekin hariaren gainazaleko zimurtasuna hobetzen du eta zehaztasuna bermatzen du.

· Potentzia buruaren osagaien ikerketa eta garapen independentea. Zehaztasun artezketa. Higadura erresistentzia ona eta bizitza luzea.

· Hust CNC sistemak elikadura-abiadura ezar dezake beharren arabera. Epe luzera erabili ondoren, berunezko torlojua higatzen da, sistemak tresna konpentsatzeko funtzioa du.

· Motorizatutako irristatze-azalera bakoitzak lubrifikazio automatikoko gailu zentralizatua hartzen du makina-erremintaren bizitza bermatzeko.

· Mahai irristakorra serbomotorrek bultzatuta. Hainbat koordenatu digitalki ezar daitezke. Kokatze-zehaztasun handia. Bibrazio baxua. Erantzun azkarra.

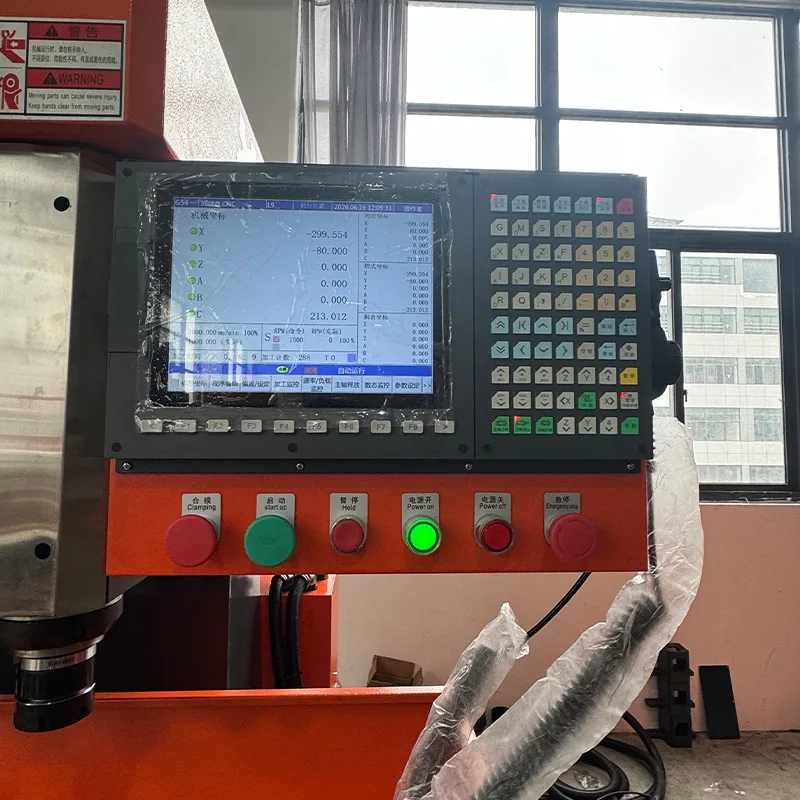

· Prozesatzean, piezaren egoera ukipen-pantailaren bidez bistaratzen da. Matxuretarako alarma funtzioa.

· Guztiz itxitako babesak segurtasun pertsonala bermatzen du eta prozesatzeko ingurunea hobetzen du.

Sistema Elektrikoa

ZSK-4150X4 hiru ardatzeko CNC Bertikalak osagai elektriko hauek erabiltzen ditu.

· Balbula solenoidea: Taiwan AirTAC. Egonkortasun ona. Airearen presioa ezin da 0,5 MPa baino txikiagoa izan.

· AC kontaktorea: Korean LS. Egonkortasun ona.

· Erreleboa: Omron. Egonkortasun ona.

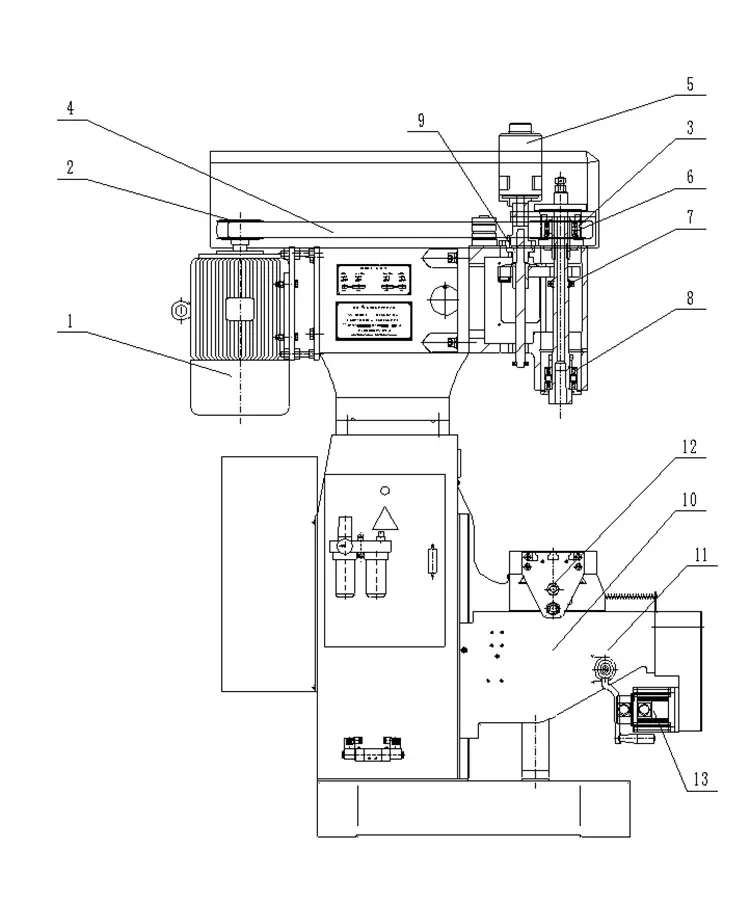

Transmisio Sistema

ZSK-4150X4 hiru ardatzeko CNC Bertikalak transmisio-osagai hauek erabiltzen ditu.

Lubrifikazio-sistema

Buruaren mahuka eta gida-errailaren gainazala eskuzko lubrifikazio-ponpa baten bidez lubrikatzen dira, eta horrek eragiketa errazten eta zabalagoa egiten du, gainazal lubrifikatzailearen bizitza irautea bermatuz.

Funtzionamendu eta Prozesatzeko Neurriak

Neurri hauek CNC Bertikaleko hiru ardatzeko ZSK-4150X4 funtzionamendu-eskuliburukoak dira.

· Irakurri funtzionamendu-eskuliburua eta harekin batera doan dokumentuak funtzionatu aurretik.

· Elikatze-hornidura: lau hari trifasikoa, 7KW-ko ahalmena, hari isolatua 4mm² baino gutxiagoko sekzioa (kobrea).

· Ez instalatu bero-iturri, tenperatura altuko edo hautsezko guneetatik gertu.

· Gehitu olioa olio-markaren marrara lehen aldiz erabili aurretik, ontziratu ondoren.

· Hozte-ponpak ezin du funtzionatu likidorik gabe.

· Ez partekatu korronte-kutxa soldadura elektrikoko makina edo maiztasun handiko/ertaineko ekipoekin.

· Lurreko kablea estandar batera konektatu behar da. Zehar-sekzioa 2,5 mm² baino gutxiagokoa.

· Piztu ondoren, erabili probako boligrafoa proba exekutatu aurretik makinaren kanpoaldea elektrifikatuta ez dagoela egiaztatzeko.

· Olio ponparen motorra abiarazi eskuliburuaren arabera. Behatu olio-ponpa alderantzikatuta dagoen.

· Hurbiltasun etengailuak egokitu eta konpondu dira. Egokitzapen txikiak onartzen dira. Aldaketa nagusiak salmenta osteko zerbitzua kontsultatu.

· Inbertsorearen parametroak fabrika aurretik ezarrita. Erabiltzaileak ezin du bereizita ezartzeko.

· Ez sakatu "eskuzko" botoia azkar eta maiz, inbertsorearen alarma saihesteko.

· Erreminta aldatzean edo transmisio-uhala doitzean, itzali kanpoko elikadura-hornidura.

· Hori-berdeak lurrerako terminalak lurrarekin egon behar du. Ez konektatu fase-lerroa neutro terminalera (N).

· Ez hautatu gainkarga eragiketa. Erabili tresna egokiak, ebaketa-kopurua, aurrerapen-abiadura.

· Blokeatu etengailua kontrol elektrikoko kutxan. Itzali eta blokeatu mantentze-lanen ikuskapenean.

Maiz egiten diren galderak

Zein da makina honen ardatzaren konoa?

CNC Bertikaleko hiru ardatzeko ZSK-4150X4 ardatzaren konoa MT4 da.

Zein da mekanizatu daitekeen zuloaren gehienezko diametroa?

Zuloaren gehienezko diametroa Ф50mm da kobrezko piezak 4 ebaketa ertzekin eta 0,16mm/r bira bakoitzeko jarioa prozesatzen dutenean.

Zein da gehienezko urak egiteko diametroa?

Tapatze-diametro maximoa Ф50 mm-koa da kobrezko piezak prozesatzeko. Zeintzuk dira X, Y eta Z ardatzen bidaiak? X ardatzaren bidaia 400 mm da, Y ardatzaren bidaia 250 mm eta Z ardatzaren bidaia 320 mm.

Zein da ardatzaren abiadura tartea?

Z1 eta Z2 ardatzeko ardatzaren abiadura tartea 619 eta 1420 r/min bitartekoa da serbo kontrolarekin.

Zein da ardatzaren motorraren potentzia eta makinaren pisu osoa?

Buruko serbo motor potentzia 5.5KW da 380V-tan, eta makinaren pisu garbia 2500KG da.

Zein kontrol-sistema erabiltzen du makina honek?

Makinak Taiwan Yitu kontrol-sistema erabiltzen du giza-makinen elkarrizketarekin erraz funtzionatzeko.
