Gida lineala Zulaketa Tapping Center Mota irekia

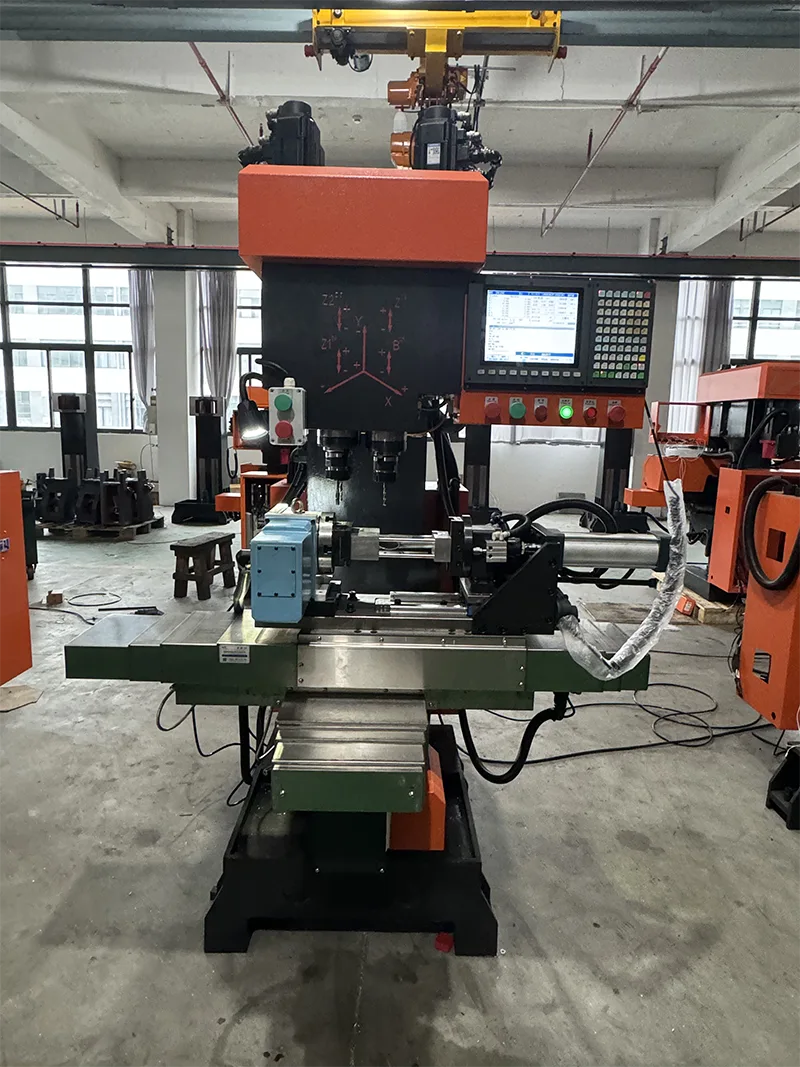

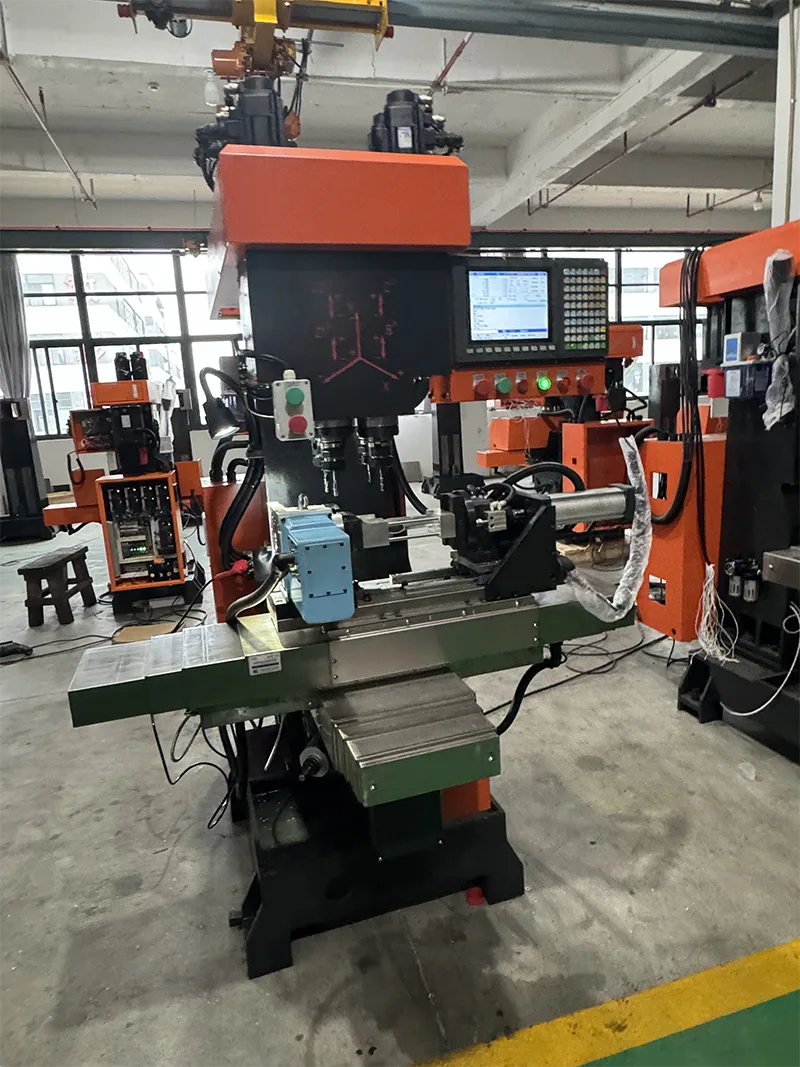

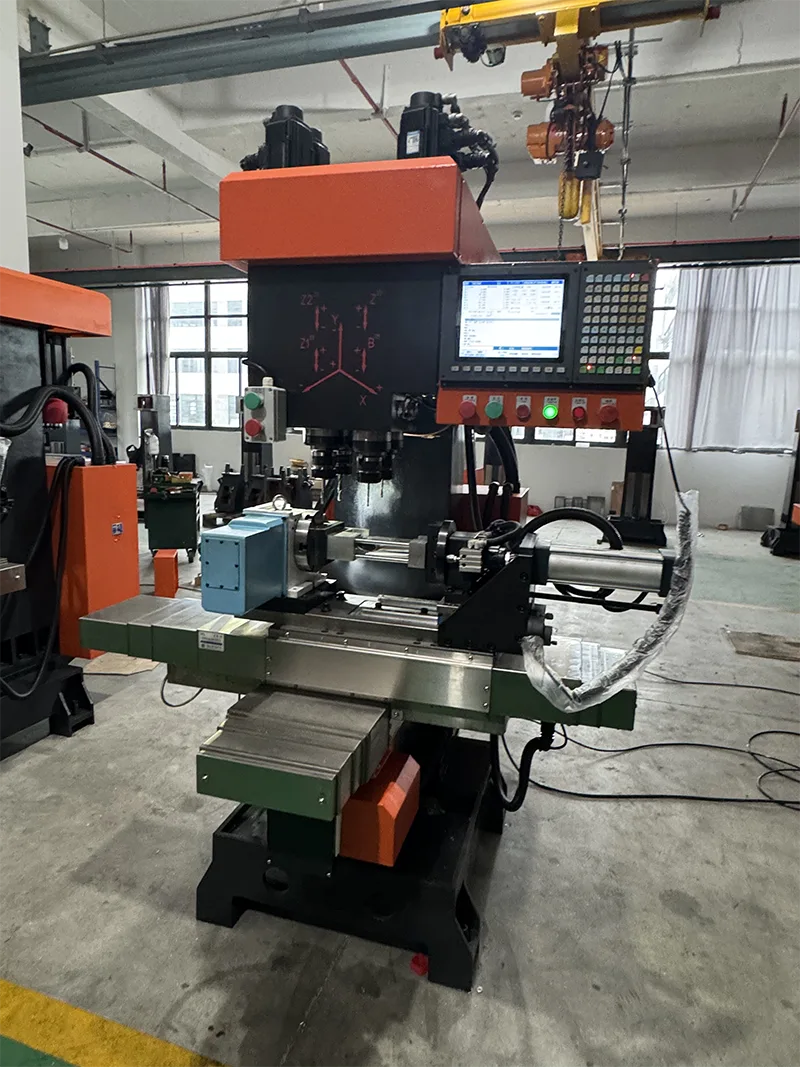

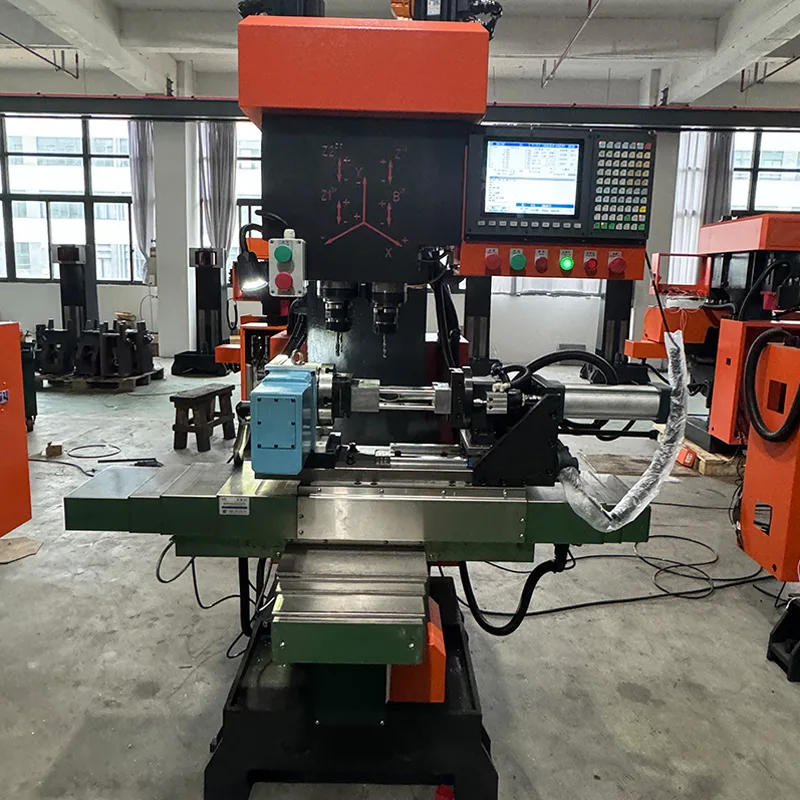

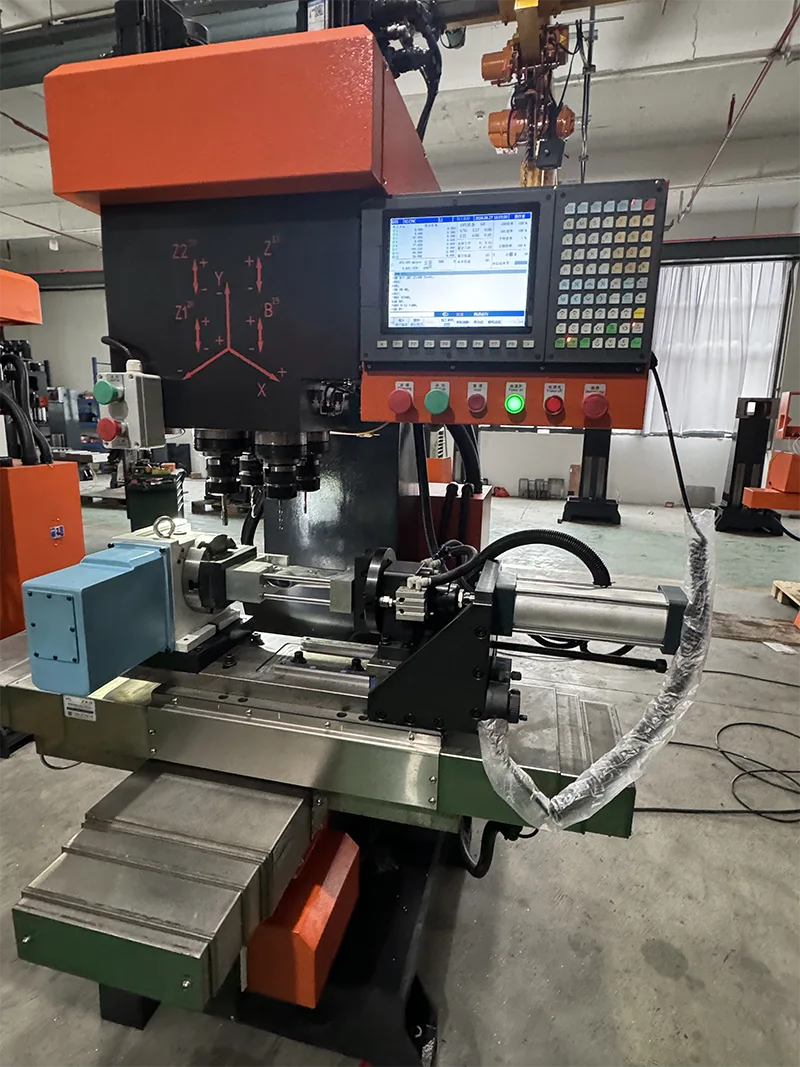

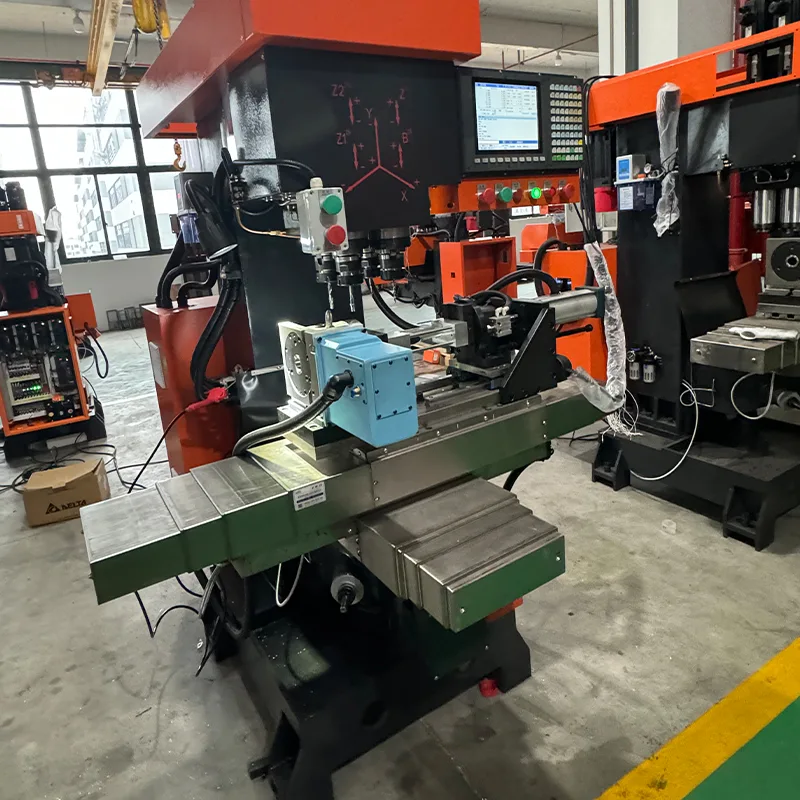

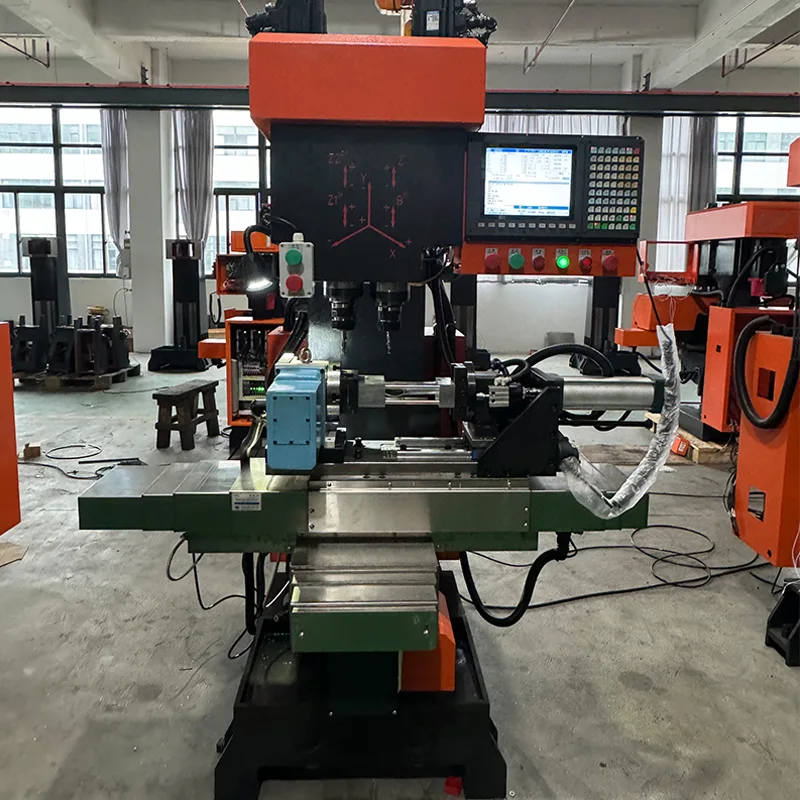

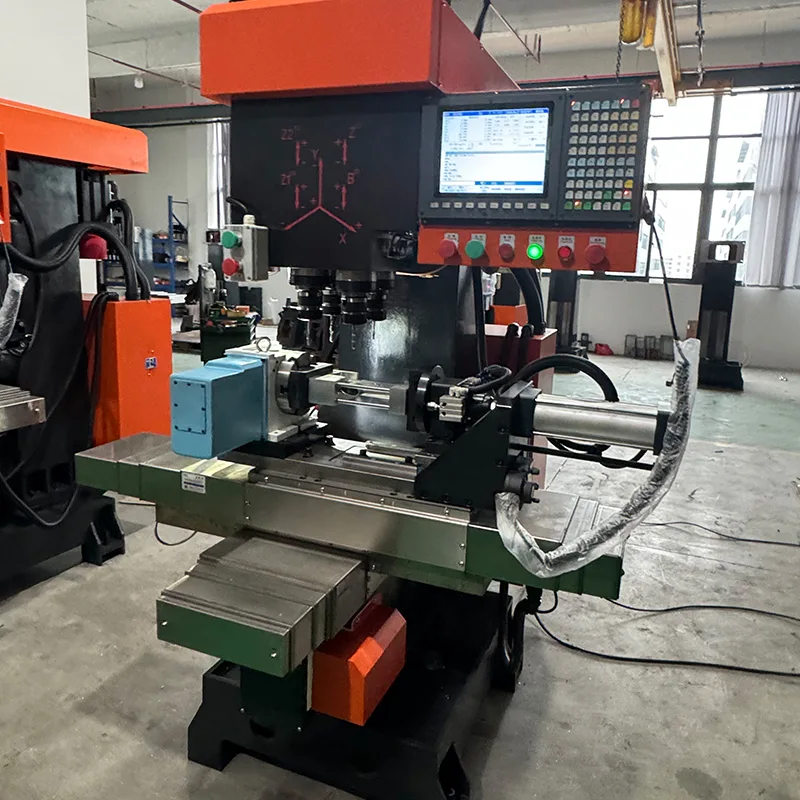

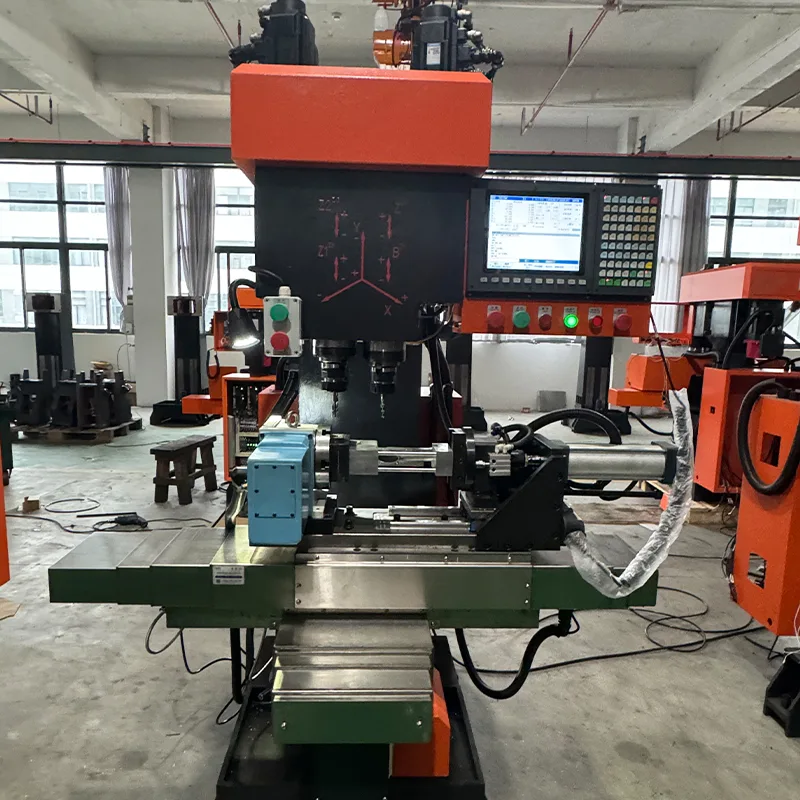

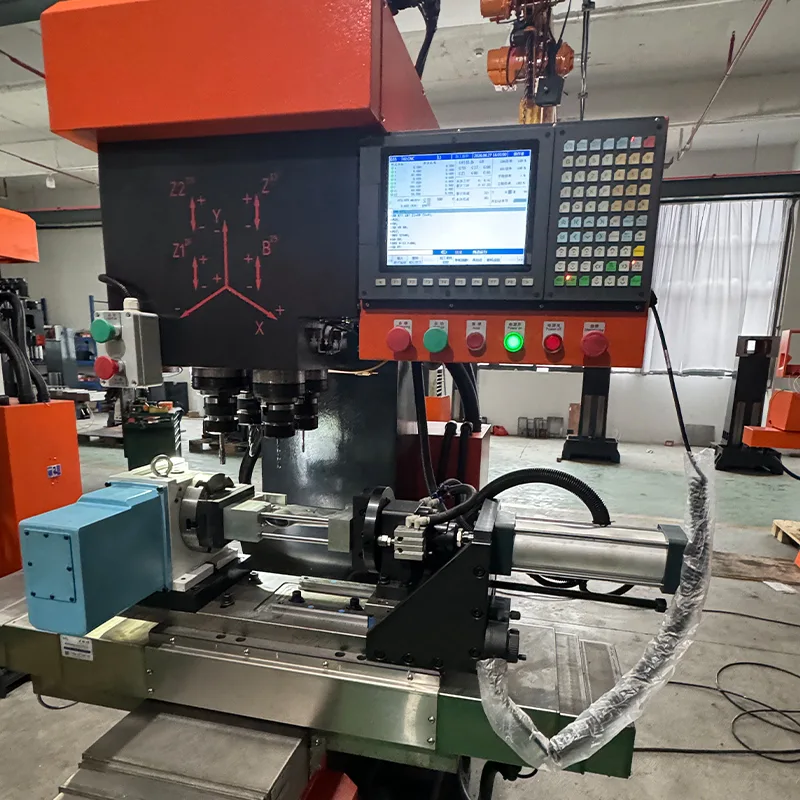

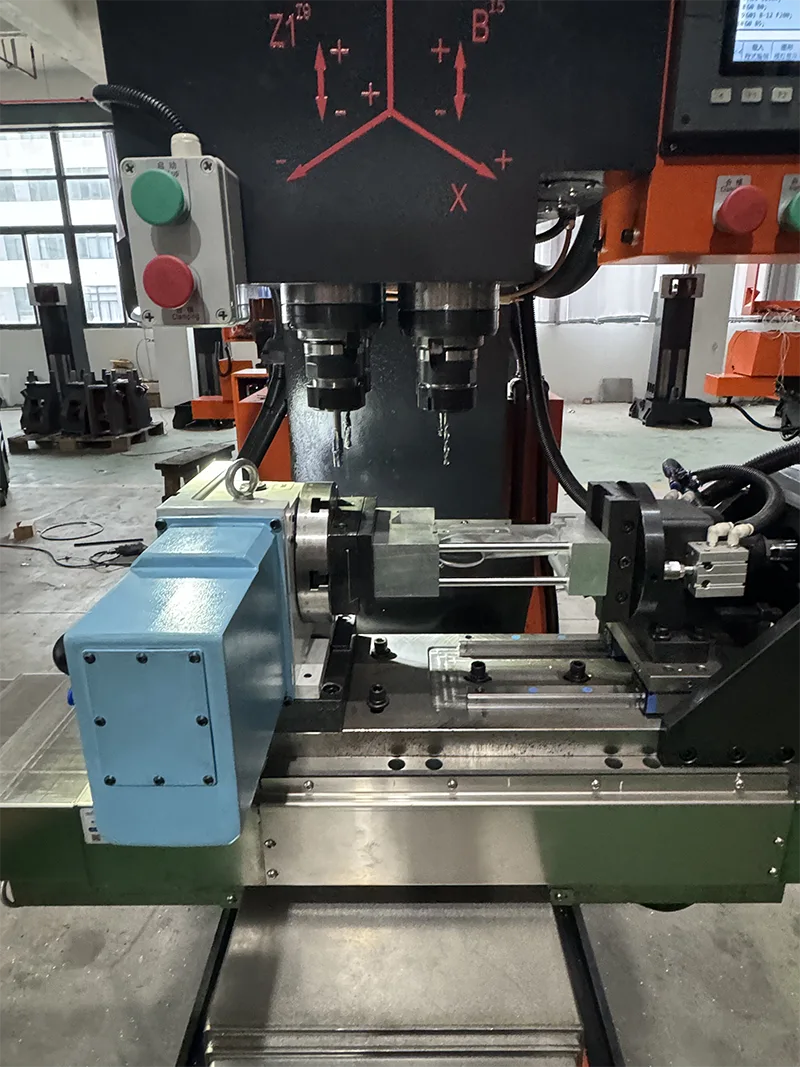

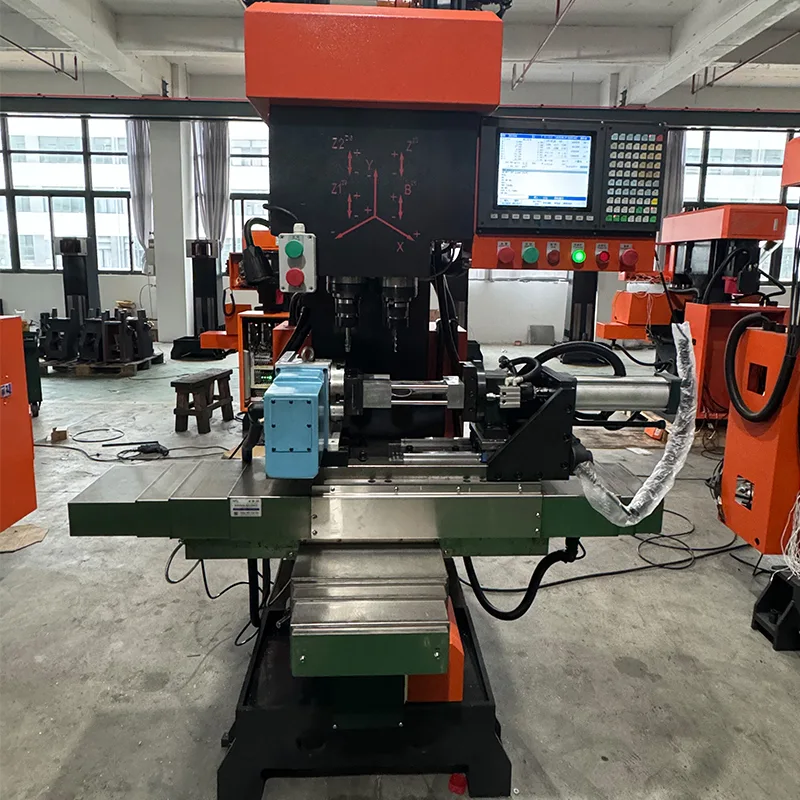

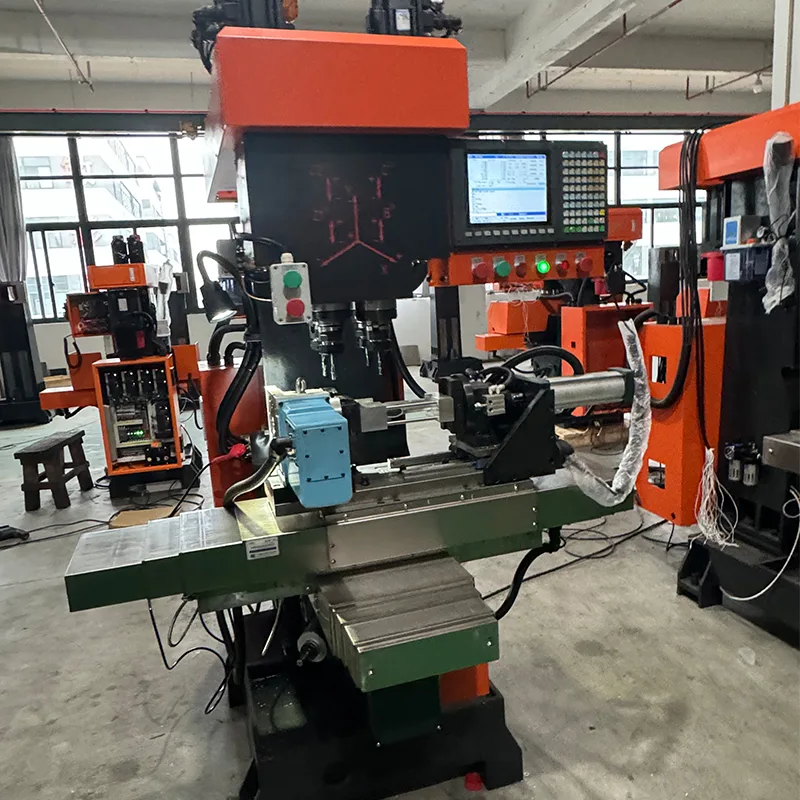

ZSK540 Gida Lineal Zulaketa Zentroa Mota Irekia 4 ardatzeko gida linealaren zulaketa zentro bertikala da, mota irekiko konfigurazioan. Eredu hau xaflazko itxiturarik gabe dator, eta marko irekiko diseinua eskaintzen du, itxitura osoa behar ez den aplikazioetarako egokia. Makina Taiwan Syntec autobus CNC sistemaz hornituta dago ukipen-pantaila duena, eta giza-makinaren interfaze erabilerraza du, programazio intuitiboa eta funtzionamendu errazerako. 4 ardatzeko CNC funtzioarekin, lau ardatzek zulaketa, rosketa eta fresatzeko eragiketak egin ditzakete. 5.5KW-ko serbo-ardatz-motorrak maiztasun-bihurgailu integratua dituena, kolpe zurruna eta abiadura pausorik gabeko erregulazioa ahalbidetzen du, mekanizazioaren zehaztasuna bermatuz.

Makinen konfigurazioa eta egitura-ezaugarriak

ZSK540 Gida Lineal Zulaketa Zentroa Mota Irekia honako konfigurazio estandar eta egitura-ezaugarri hauekin eraikita dago.

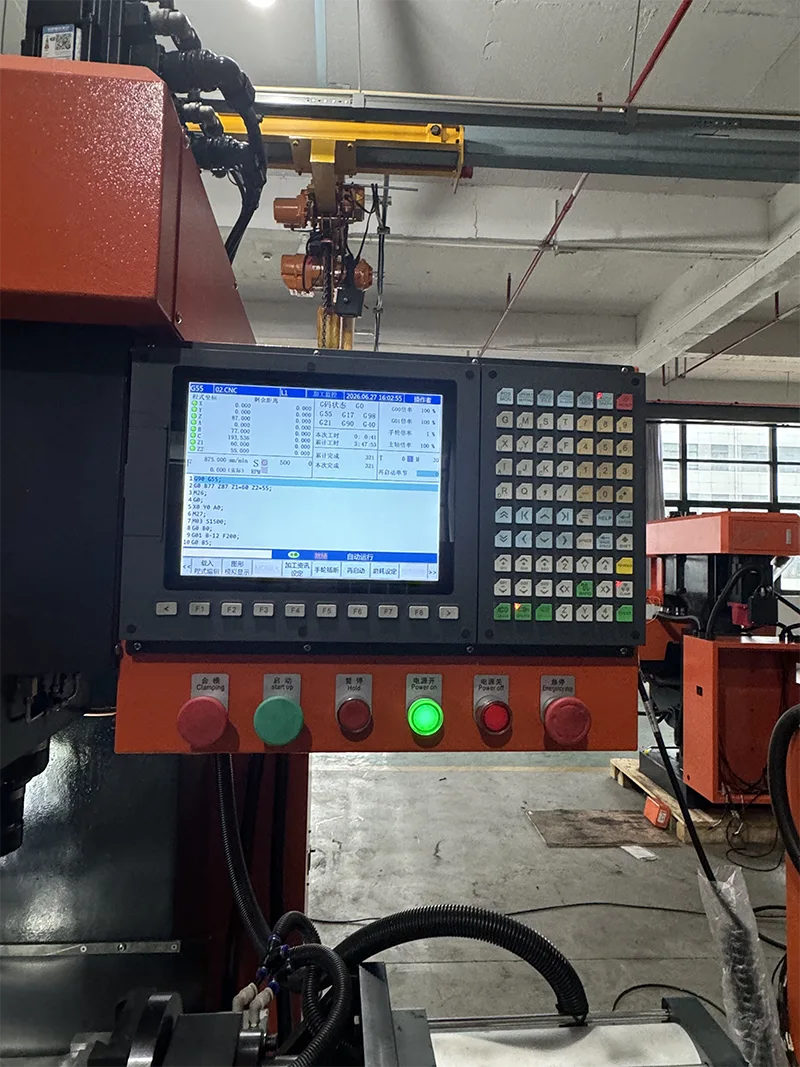

· CNC Sistema: Taiwan Syntec autobus CNC sistema ukipen pantailarekin. Giza eta makina interfazea erabilerraza. Programazio intuitiboa. Eragiketa sinplea. Azkar ikasteko.

· Servosistema: Syntec serbomotorrak, 5 unitate guztira (4 balaztarekin). 5.5KW Huahong ardatzaren serbo motorra.

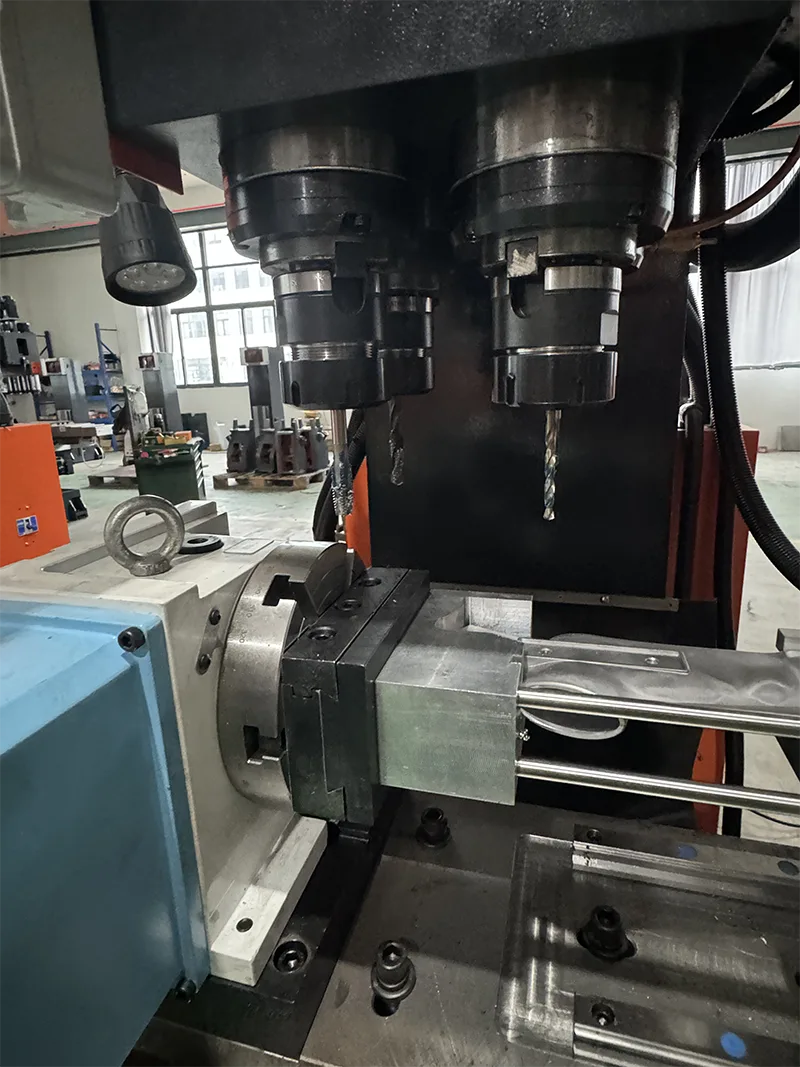

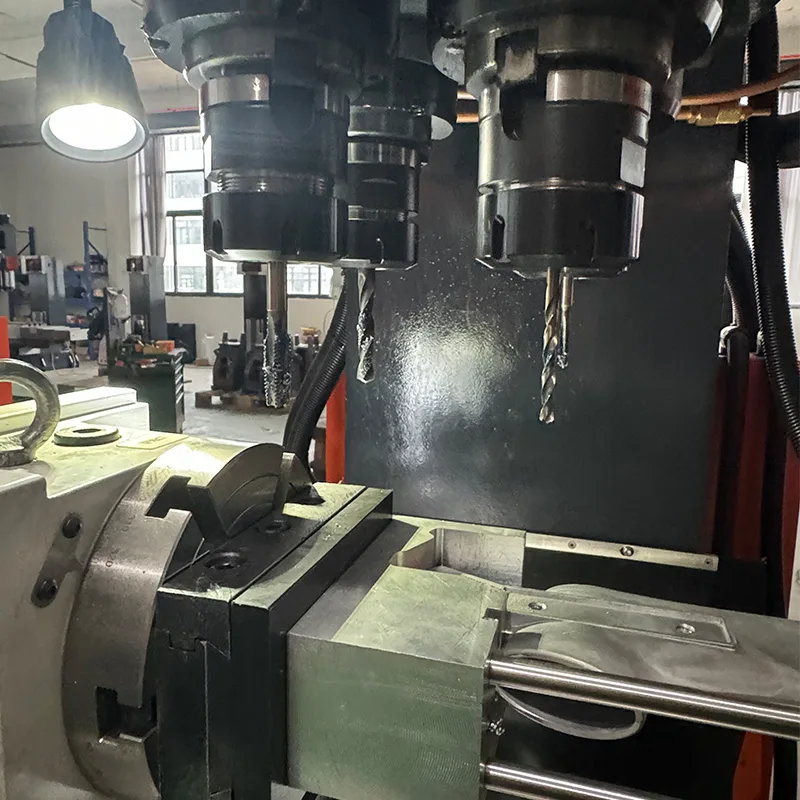

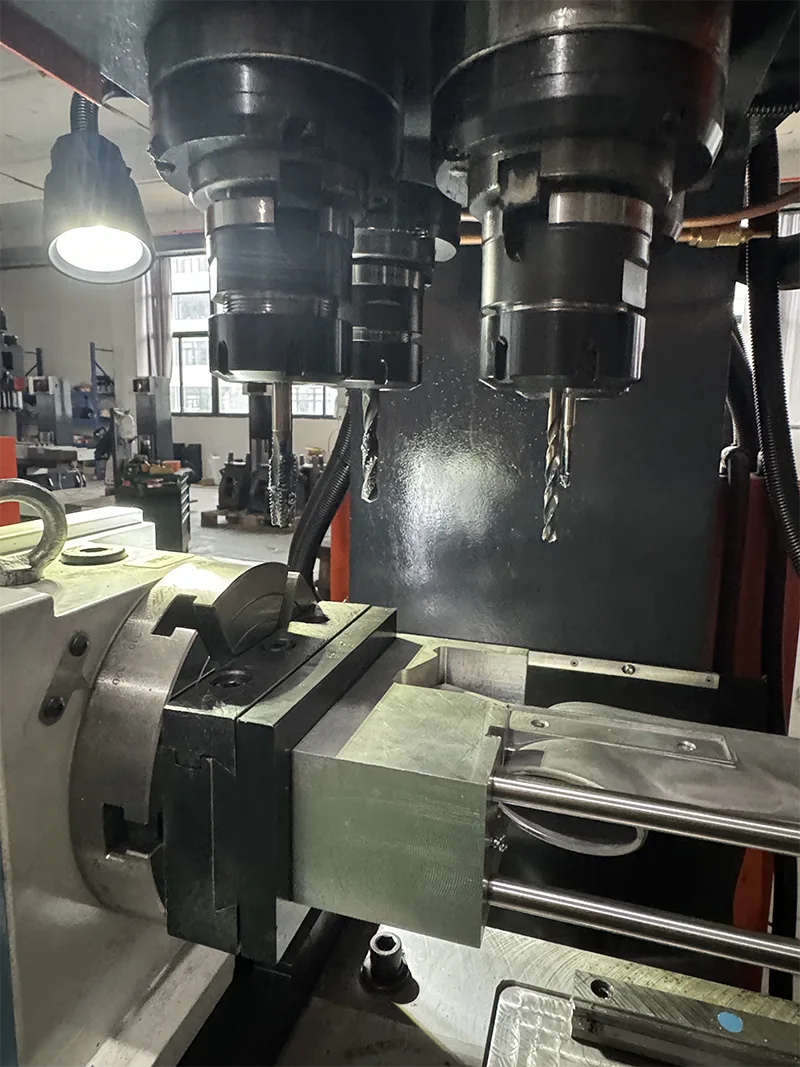

· Ardatz: BT40 ardatzaren taper. Buruaren mahukaren diametroa 105 mm. Buruaren abiadura 0-3000 r/min.

· Gidabideak eta bola-torlojuak: Hiwin gida linealak (6 unitate) eta Dinghan bola-torlojuak (3 unitate). Z ardatzaren pasua 10 mm, X/Y ardatzaren pasua 16 mm. Mozketa astunak onartzen ditu.

· Osagai pneumatikoak: Korean inportatutako osagai pneumatikoak.

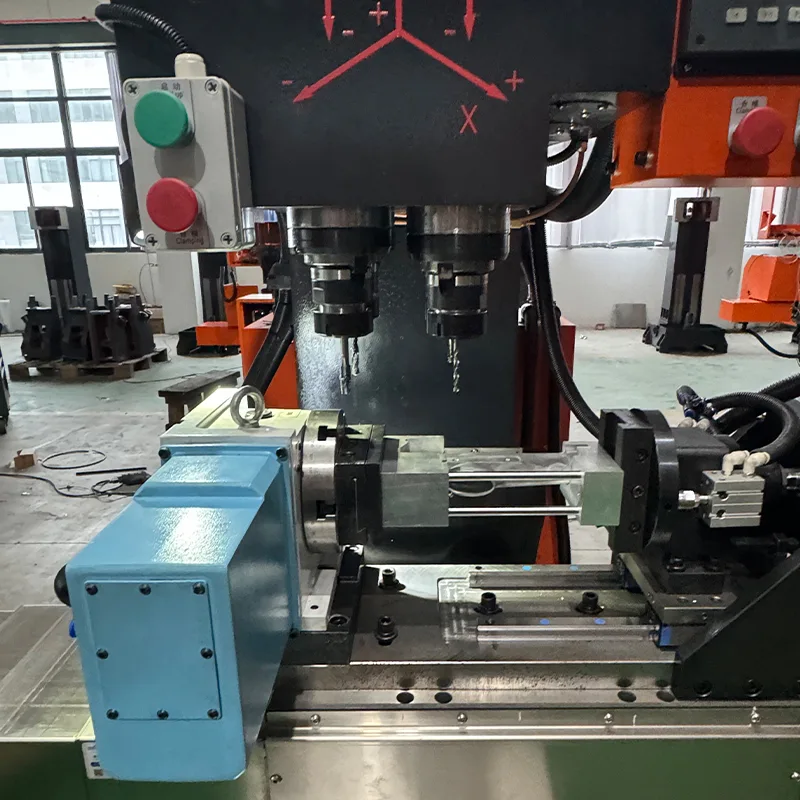

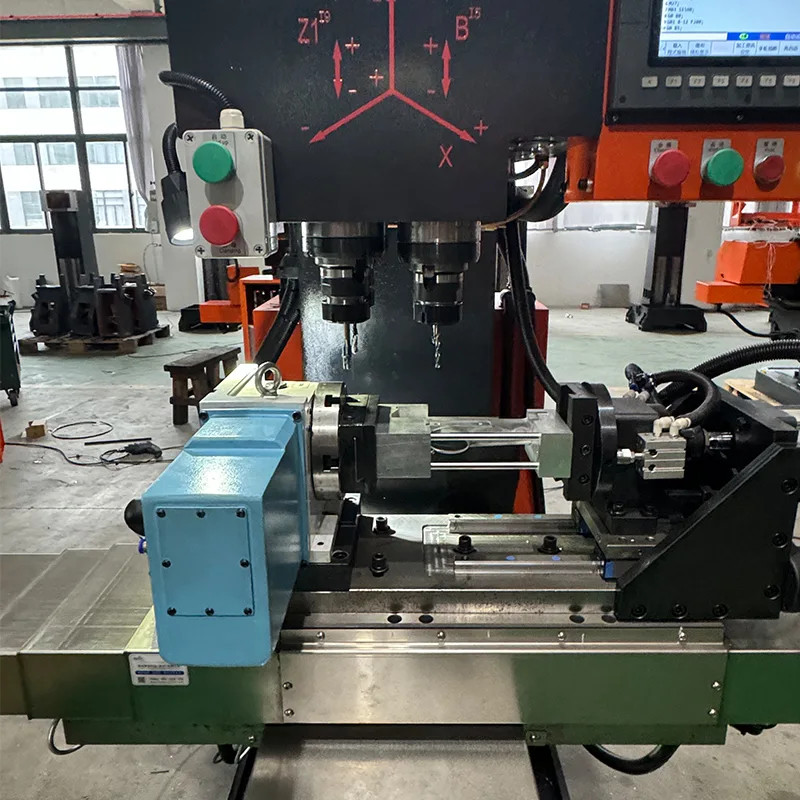

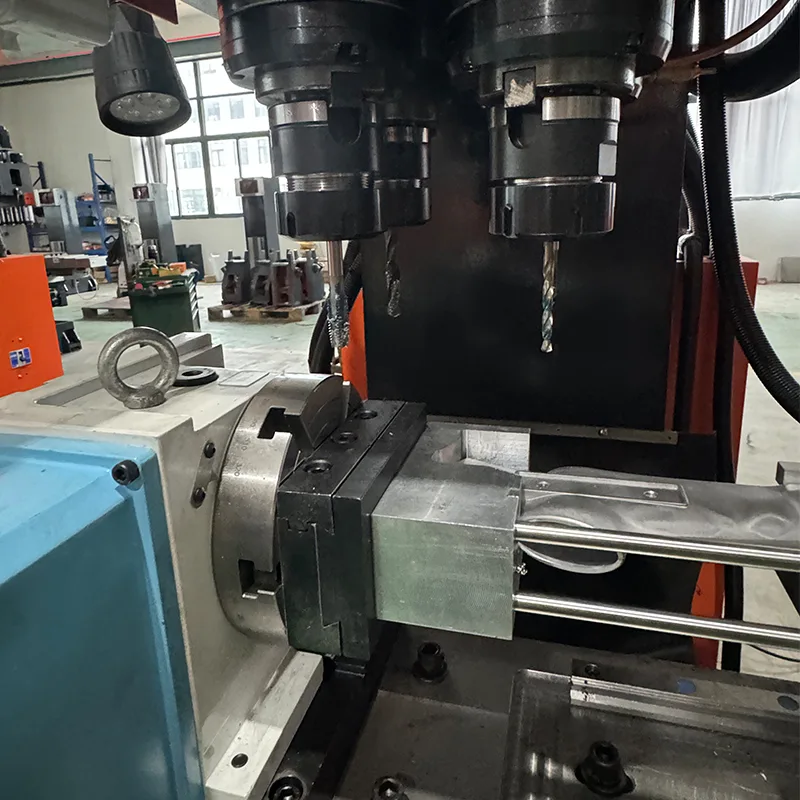

· Laugarren ardatza: laugarren ardatzarekin hornituta dago plano desberdinetan zulatzeko, txorrotxatzeko, fresatzeko eta zirrikituetarako.

· Osagai elektrikoak: Txinako osagai elektriko estandarrak. Hozgarri depositua barne.

· Mota irekiko diseinua: xaflazko itxiturarik ez. Egitura irekia sarbide erraza eta piezak kargatzeko.

Zehaztapen Teknikoak

Parametro tekniko hauek ZSK540 gida linealaren zulaketa zentro irekiko motari aplikatzen zaizkio.

Laugarren Ardatzaren zehaztapenak

ZSK540 Gida Lineal Zulaketa Zentroa Mota Irekia laugarren ardatzeko unitate batekin hornituta dago. Ondorengo parametroak aplikatzen dira.

Mekanizazio gaitasuna eta abantaila operatiboak

ZSK540 Gida Lineal Zulaketa Zentroa Mota Irekia ekoizpen eraginkorra izateko diseinatuta dago, gaitasun eta abantaila hauekin.

· Ardatz anitzeko mekanizazioa: 4 ardatzeko CNC funtzioak laugarren ardatzarekin zulatzea, txorrotatzea, fresatzea eta zirrikatzea ahalbidetzen du.

· Ebaketa-gaitasun handia: lan-mahaiak eta erdiko euskarria Hiwin arrabolen gida linealekin eta boladun torlojuekin ebaketa-eragiketa astunak onartzen dituzte.

· Zehaztasun handia: kokapen digitala errepikatzeko zehaztasun handikoa. Erreminta ezartzeko abiadura azkarra.

· Produktibitatea: funtzionamendu erosoak operadore batek hainbat makina exekutatzeko aukera ematen du, lan-kostuak eta lan-intentsitatea murriztuz.

· Mota irekiko diseinua: txapazko itxiturarik gabe sarbide erraza eskaintzen du piezak kargatzeko eta mantentzeko.

Fabrikazio Prozesua eta Kalitatearen Bermea

Yuelik fabrikazio- eta kalitate-kontroleko prozesu zorrotzak jarraitzen ditu makinen fidagarritasuna eta zehaztasuna bermatzeko.

· Materialen tratamendua: burdinurtua tenperatura altuko eta zahartze tratamenduaren bidez prozesatua 6 hilabetetan zehar.

· Doitasun-muntaketa: gida linealen, bola-torlojuen eta errodamenduen muntaketa-prozesu zorrotza.

· Arrasketa profesionala: motor-oinaren arrasketa, ardatzaren muturreko arraskadura eta zutabeen muntaketa gainazalaren arraspa.

· Kalitatearen ikuskapena: Pitch erroreak hautematea X eta Y norabideetan zuzentasun aldi berean neurtuz. Buruaren bertikaltasuna lan-mahaira 0,01 mm-ko tartean. Z ardatzaren gida mahaiaren perpendikulartasunarekiko 0,01 mm-ko tartean. X-Y ardatzaren gida-bidearen perpendikulartasuna 0,005 mm-ko barruan.

· Trazabilitatea: Ekoizpen zientifikoa, guztiz trazagarria den kalitatea kontrolatzeko sistemarekin.

Aplikazio-eremuak

ZSK540 Gida Lineala Zulaketa Zentroa Mota Irekia egokia da Yuelik zerbitzatzen dituen hainbat industriatan metalak mozteko eragiketetarako.

· Materialak: Kobrea, aluminioa, zink aleazioa, altzairua.

· Sanitarioak – iturgintzako osagaiak eta osagarriak.

· Suteen aurkako balbulak – balbulen gorputzak eta osagaiak.

· Hardwarea – ateak kontrolatzeko hardwarea, hardware elektrikoa.

· Automobilgintzako piezak – motorraren osagaiak, motorraren osagarriak.

· Aeroespaziala – doitasun osagaiak.

· Makinen fabrikazioa – makineria orokorreko piezak.

Maiz egiten diren galderak

Zein da eredu honen eta bertsio itxiaren artean?

Eredu honek ez du xaflazko itxiturarik. Mota irekiko konfigurazioa da.

Zein da ardatzaren konoa eta zulatzeko ahalmen maximoa?

BT40 ardatzaren konoa. Zulaketaren gehienezko diametroa 50 mm-koa da. Tapaduraren gehienezko diametroa 50 mm-koa da.

Zeintzuk dira X eta Y ardatzen bidaia?

X ardatzaren bidaia 400 mm-koa da. Y ardatzaren bidaia 280 mm-koa da.

Zein marka dira gida linealak eta bola-torlojuak?

Hiwin gida linealak eta bola-torlojuak. Taiwan Syntec CNC sistema. Koreako inportatutako osagai pneumatikoak.

Zein industriatarako da egokia makina hau?

Sanitarioak, suteen aurkako balbulak, hardwarea, hardware elektrikoa, aeroespaziala, makinen fabrikazioa, automobilgintzako piezak.
