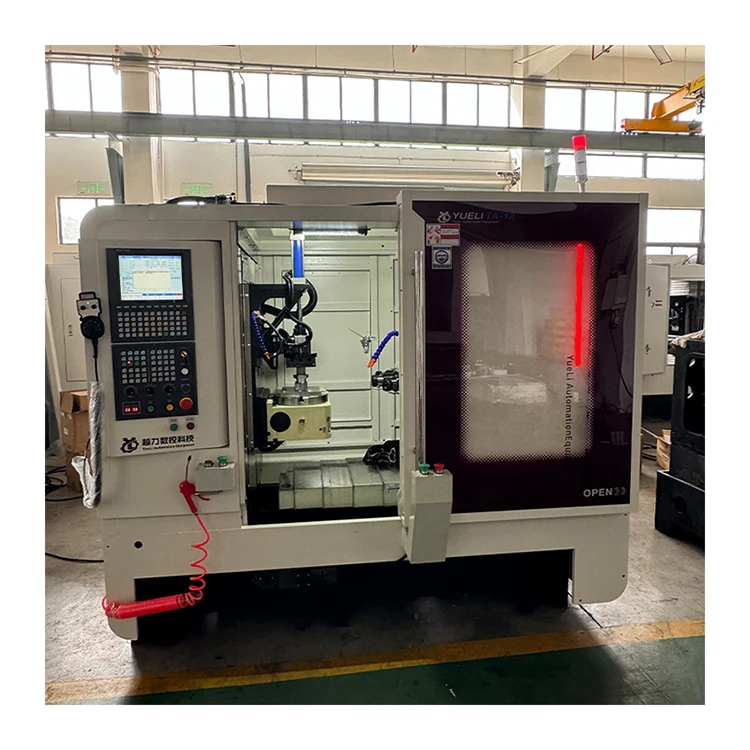

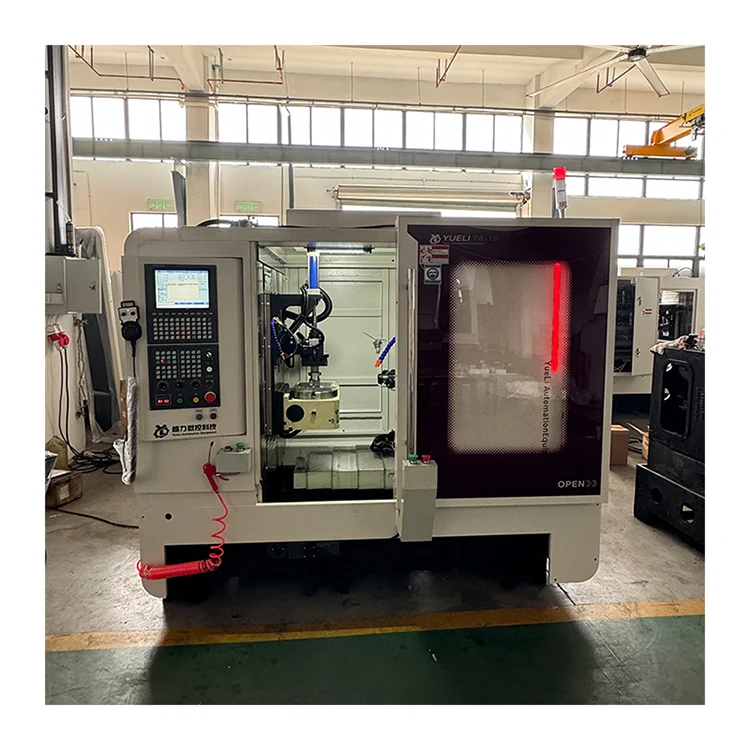

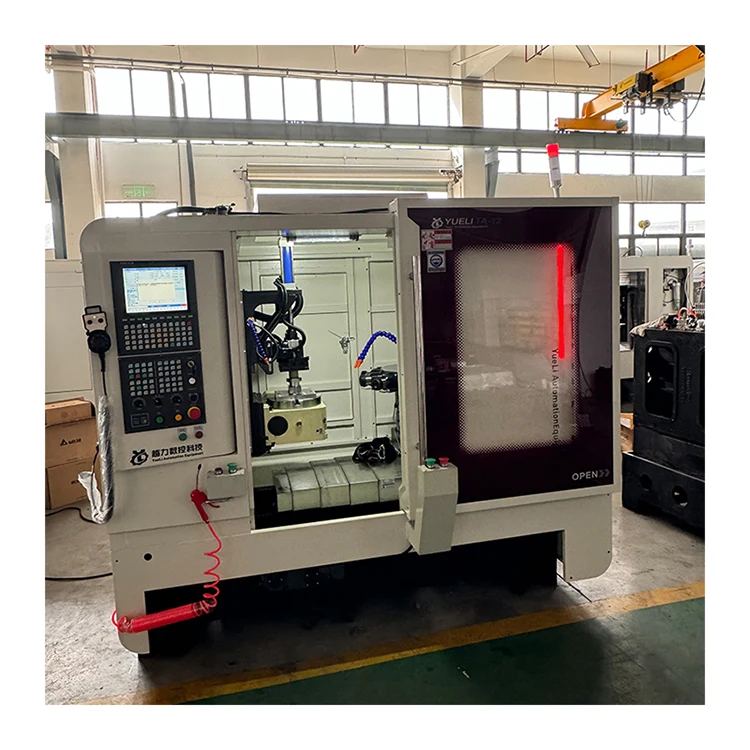

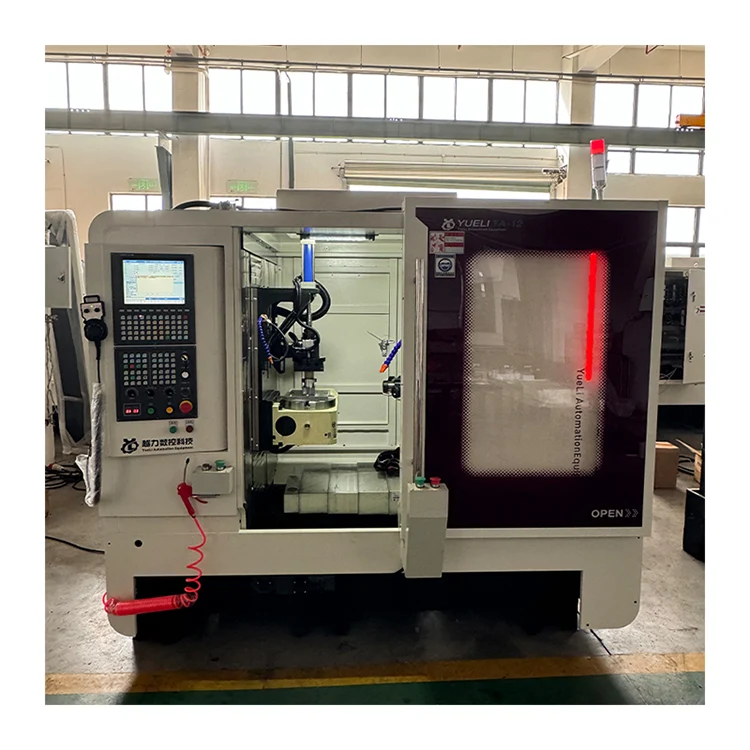

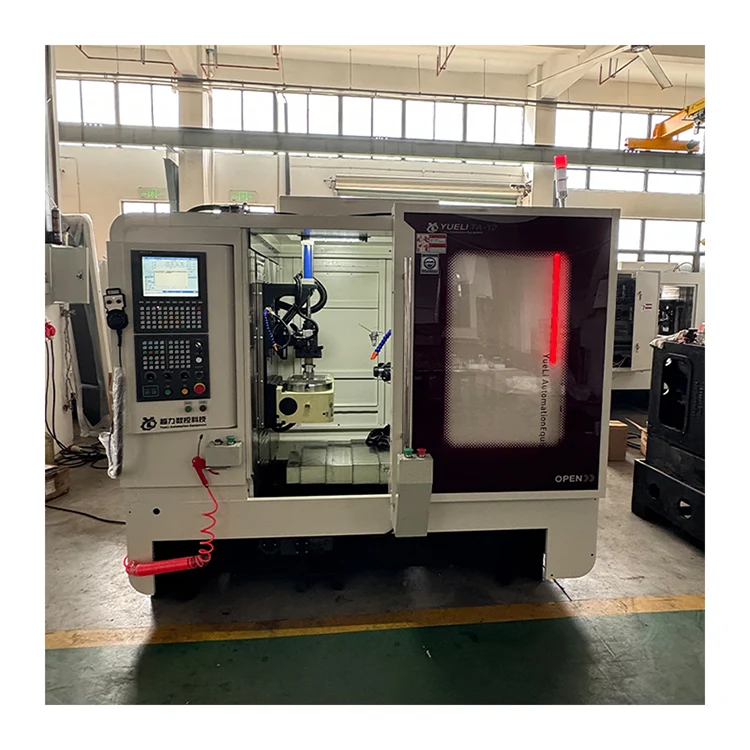

12 ardatzeko CNC dorre makina horizontala

12-ardatz horizontaleko CNC dorre-makina (barneko eredua TA-12) Quanzhou Yueli Automation Equipment Co., Ltd-ek fabrikatzen du. Egokia da bolumen handi eta ertaineko loteak ekoizteko eta prozesatzeko. Makinak itxura leuna eta eskuzabala du, funtzionamendu sinplea eta intuitiboa eta doikuntza erosoa ditu. CNC kontrolarekin, automatizazio handiagoa, fidagarritasun ona eta lan-intentsitate txikia eskaintzen ditu, pertsona batek hainbat makina operatu eta kudeatzeko aukera emanez. Produktu hau eraginkortasun handiko kutsaduraren aurkako prozesatzeko ekipo ezin hobea da.

Produktuaren Aurkezpena

12 ardatzeko CNC dorre makina horizontala egokia da bolumen handi eta ertaineko loteak ekoizteko eta prozesatzeko. Makinaren itxura leuna eta eskuzabala da, funtzionamendua sinplea eta intuitiboa da eta doikuntza erosoa da. CNC kontrola hartzen da, automatizazio-maila handiagoa da, fidagarritasuna ona da, operadorearen lan-intentsitatea murrizten da eta pertsona bakarraren eta hainbat makinaren funtzionamendua eta kudeaketa gauzatu daitezke.

Konfigurazio-parametro teknikoak

Osagai eta zehaztapen hauek 12 ardatzeko CNC dorre-makina horizontalean aplikatzen dira.

Parametro Tekniko Nagusiak

Parametro tekniko hauek 12 ardatzeko CNC dorre-makina horizontalean aplikatzen dira.

Makinen Egitura eta Errendimendua

12 ardatzeko CNC dorre-makina horizontalak egitura- eta errendimendu-ezaugarri hauek ditu.

· Mekanizazio-zentro sinplea. Programaren kontrolak Taiwan Hust kontrol sistema erabiltzen du detekzio-funtzioarekin txorrota edo erreminta kaltetu saihesteko, solenoide balbula edo zilindroaren hutsegiteagatik. Giza eta makinen arteko elkarrizketa erraz funtzionatzeko.

· Lote handi eta ertaineko piezak prozesatzeko egokia. Behin-behineko finkatzea amaitu da. Eraginkortasun handia eta zehaztasun ona.

· Tarkatze-mekanismoak ez du torlojuaren gidaritza ordezkatu behar. Altua estandarra da. Beijing CTB serbo motor nagusiak maiztasun bihurketa propioarekin hariaren gainazaleko zimurtasuna hobetzen du eta zehaztasuna bermatzen du.

· Potentzia-buruaren osagaien ikerketa eta garapen independentea. Zehaztasun artezketa. Higadura erresistentzia ona. Zerbitzu-bizitza luzea.

· Hust CNC sistemak elikadura-abiadura beharren arabera ezartzea ahalbidetzen du. Epe luzera erabili ondoren, berunezko torlojua higatzen da, sistemak tresna konpentsatzeko funtzioa du.

· Irrastatzeko gainazal motorizatu bakoitzak lubrifikazio automatikoko gailu zentralizatua erabiltzen du makina-erremintaren iraupena bermatzeko.

· Mahai irristakorra serbomotorrek bultzatuta. Hainbat koordenatu digitalki ezar daitezke. Kokatze-zehaztasun handia. Bibrazio baxua. Erantzun azkarra.

· Prozesatzen bitartean, piezaren egoera ukipen-pantailan bistaratzen da. Matxuretarako alarma funtzioa.

· Erabat itxitako babesak segurtasun pertsonala bermatzen du eta prozesatzeko ingurunea hobetzen du.

Egituraren osagai nagusiak

12 ardatzeko CNC dorre-makina horizontalak egitura-osagai nagusi hauek ditu.

· Ztabea: multzo 1

· 4. ardatza: 1 multzo

· Oinarria: 1 multzo

· Sistema elektronikoa: 1 multzo

· Birra hidraulikoa: 1 multzo

· Txipak kentzeko sistema: 1 multzo

Sistema Elektrikoa

12 ardatzeko CNC dorre makina horizontalak osagai elektriko hauek erabiltzen ditu.

· Balbula solenoidea: Taiwan AirTAC. Egonkortasun ona. Airearen presioa ezin da 0,5 MPa baino txikiagoa izan.

· AC kontaktorea: Schneider. Egonkortasun ona.

· Erreleboa: Omron. Egonkortasun ona.

Lubrifikazio-sistema

12-ardatz horizontaleko CNC dorre-makinaren potentzia-buru bakoitza gurinaz lubrifikatuta dago, erabiltzeko eta funtzionatzeko erraza dena, gainazal lubrifikatzailearen iraupena bermatuz.

Osagarri eta dokumentu estandarrak

12 ardatzeko CNC dorre makina horizontala osagarri eta dokumentu hauekin dator.

· Erreminta kutxa barne: 17-19 mutur bikoitzeko giltza, 1,5-10 giltza hexagonala (jote 1).

· Ausazko dokumentuak: Sistemaren zehaztapenak, funtzionamendu-eskuliburua, gidariaren argibideak (kopia bana).

Maiz egiten diren galderak

Zein da ardatzaren interfazea eta zulatzeko ahalmen maximoa?

Buruaren interfazea ER40 da. Zulaketa-diametro maximoa 60 mm-koa da kobrearen zuloen bidez, eta kobrearen gehienezko zulaketaren diametroa M50 × 3 mm-koa da.

Zenbat ardatz ditu dorreak?

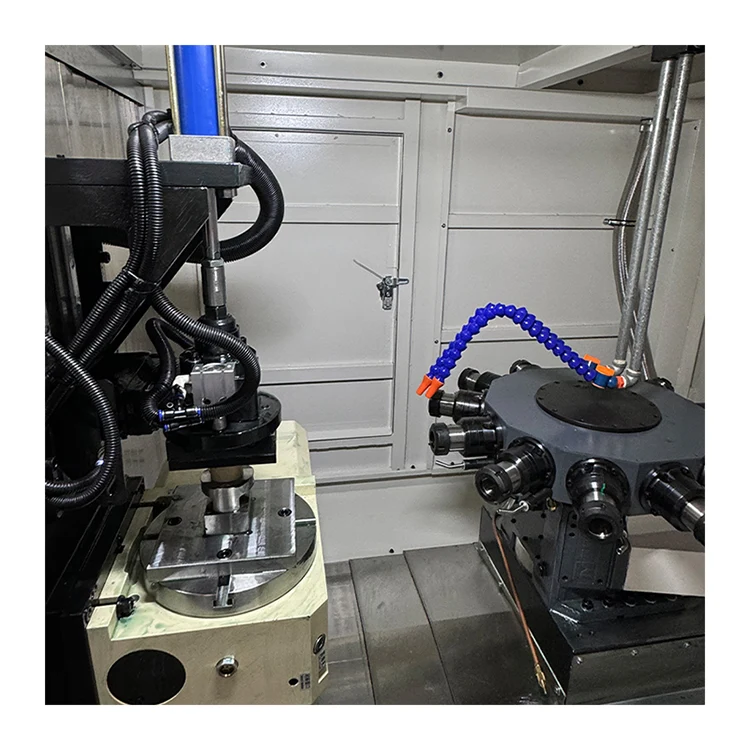

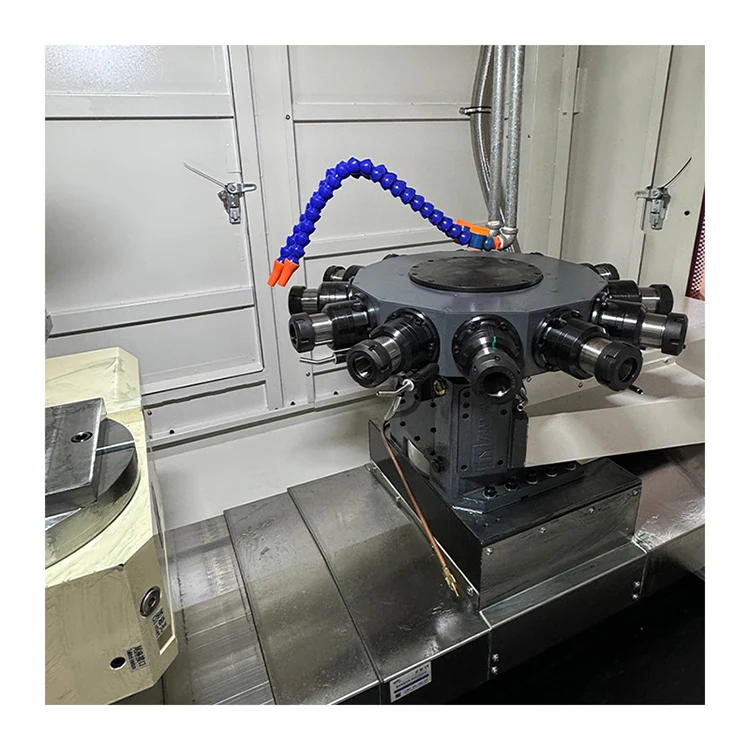

Dorre birakariak 12 ardatz ditu. Erreminta aldatzeko denbora 0,8 segundokoa da 180 graduko.

Zeintzuk dira X, Y eta Z ardatzen bidaiak?

X ardatzaren bidaia 350 mm da, Y ardatzaren bidaia 400 mm eta Z ardatzaren bidaia 300 mm. Ardatz guztien mugimendu-abiadura maximoa 30 m/min da.

Zein da CNC sistema eta ardatzaren motor potentzia?

Makinak Taiwan Hust CNC sistema erabiltzen du 5.5KW-tik 7.5KW-ko motor serbo ardatzarekin (aukerakoa).

Zein da makinaren pisua eta neurriak?

Makinaren dimentsioak 2200 × 1765 × 1922 mm-koak dira txapazko estalkiarekin, eta pisu garbia 3500 kg-koa da.
