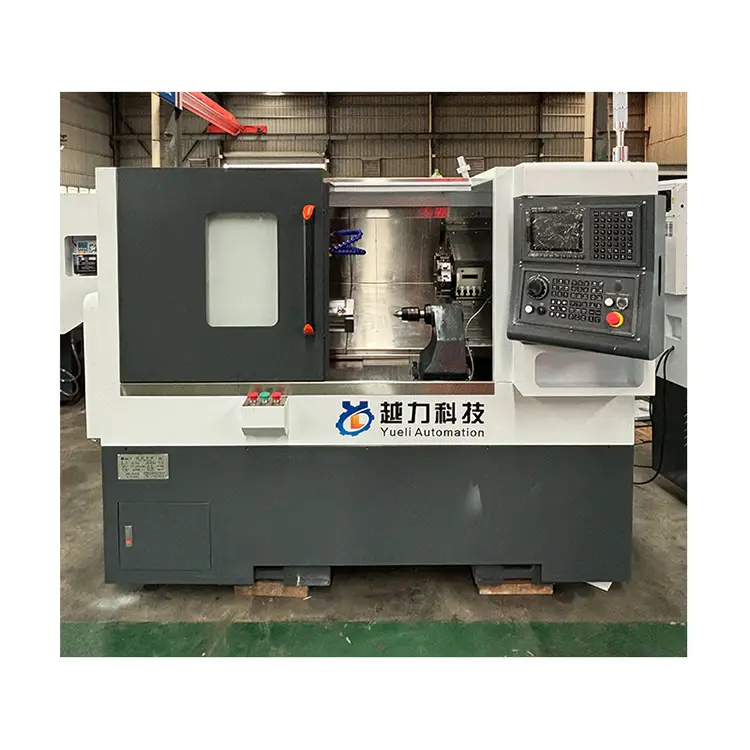

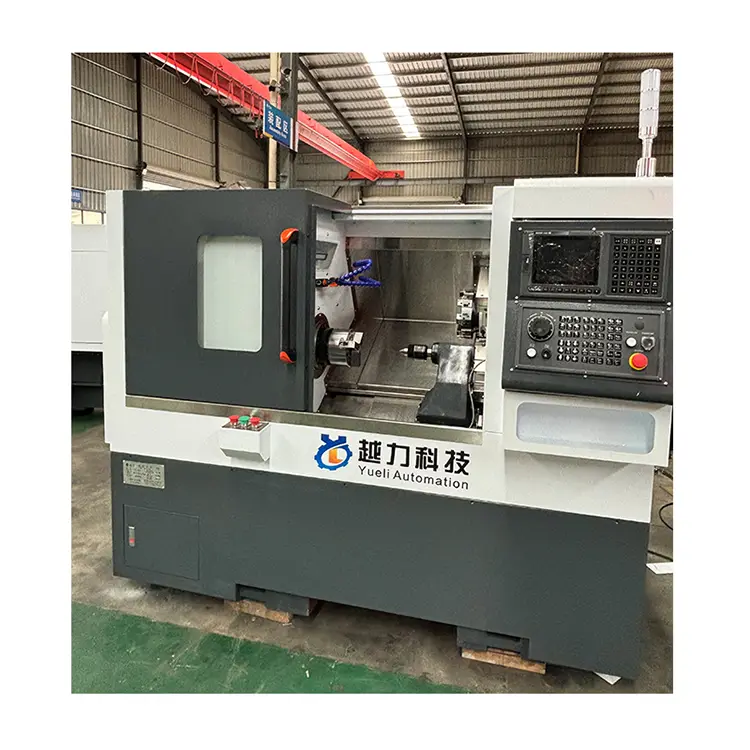

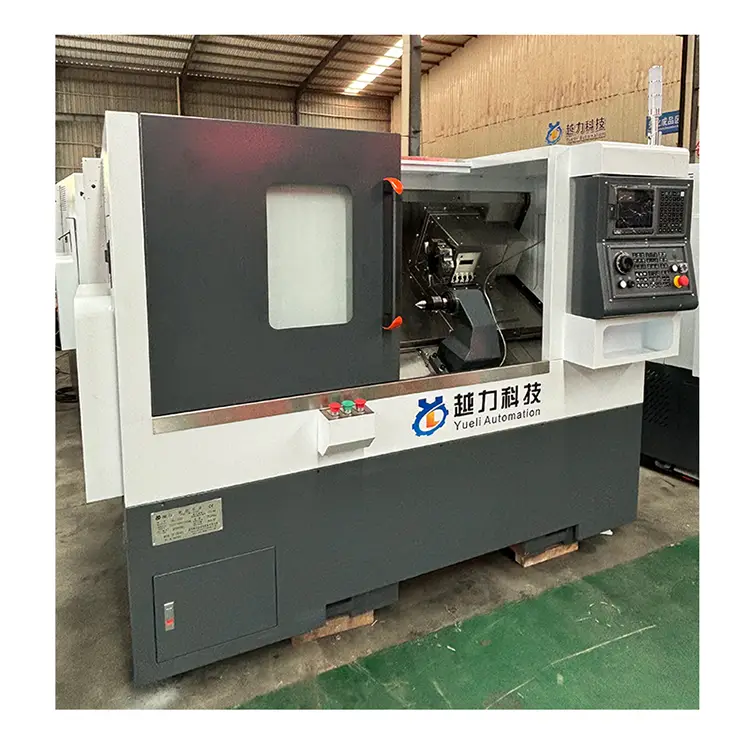

Tresna dorrea tail-goiko CNC tornua

Serie zenbakia

Proiektu

Unitate

Zehaztapenak (Neurriak)

 oharrak

1

Arrastoko taularen tamaina

mm

300 * 260

2

Z-ardis bidaiak

mm

460

3

X ardatz bidaiak

mm

200

4

Gehieneko biraketa

mm

450

5

Ardatz nagusiaren erdigunetik arrastatze plakaren mahaira

mm

63

6

Lurretik ardatz nagusiaren erdialdera

mm

1050

7

Gehienezko prozesatzeko luzera

mm

380 (Chuck barne)

Hartu Acer LQ63 / 80-220-8T servo servo dorrea adibide gisa

8

Gehienezko biraketa diametroa

mm

375

9

Makila eredua (ardatz-diametroa)

mm

A2-5 (170)

10

Makila abiadura

Rp mm

0-5000

11

X.z bola torlojuen zehaztapenak

32 * 10/32 * 10

12

X Gida trenbidearen zehaztapena

30 arrabol

4 Slider-Normal

13

Z Gida trenbide zehaztapena

30 arrabol

4 luzapen konbentzionala

14

X.z motor nagusiaren konexio metodoa

Sinkronizatu zinta / zuzeneko konexioa / Konexio zuzena

15

X.z motor brida / gelditu

mm

130/110

16

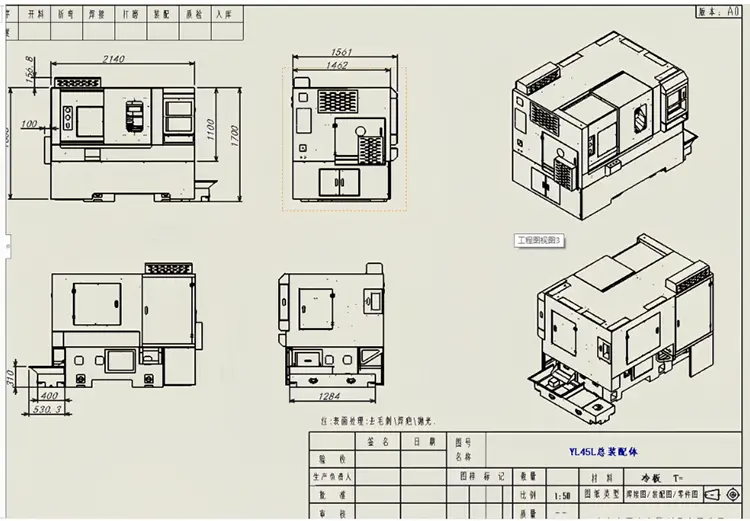

Makina optikoaren neurriak (luzera, zabalera, altuera)

mm

1875 * 1021 * 1263

17

Pisu

 tona

1,8t inguru

Ez du barruko eta kanpoko estalkiaren tresna-barrutirik

18

Labana kargatzeko metodoa

63 servo dorre

19

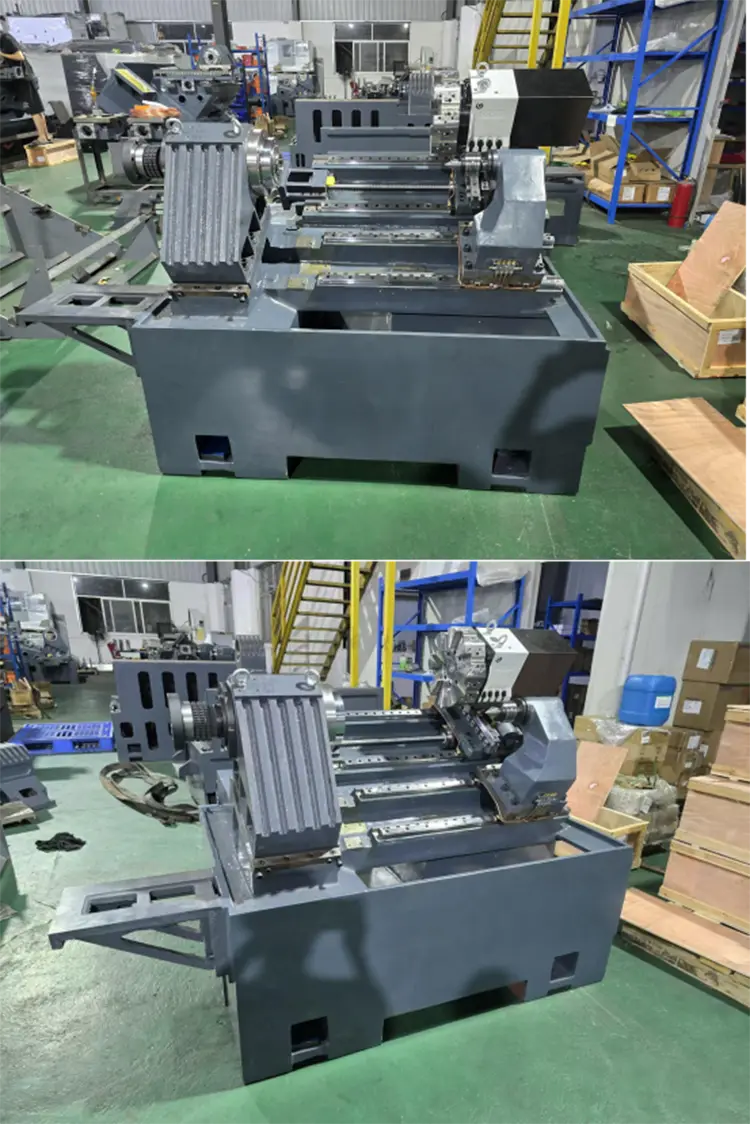

Ohearen forma eta malda

Ohea 30 gradutan okertzen da

20

Basteat

Alanbre hagaxka isatsaren eserlekua

21

Tailsat propultsio metodoa

 Jario hidraulikoa

22

Buztanaren eserlekuko ibilbidea

500

23

Buztanaren goiko eredua

Mossie 4
