200 Lau ardatzeko CAM mahai birakaria

Ziur egon zaitezke 200 Lau ardatzeko CAM Turntable erosiko duzula YueLi fabrikatik eta saldu osteko zerbitzurik onena eta puntualki entregatuko dizugu.

Bidali kontsulta

Produktuaren Deskribapena

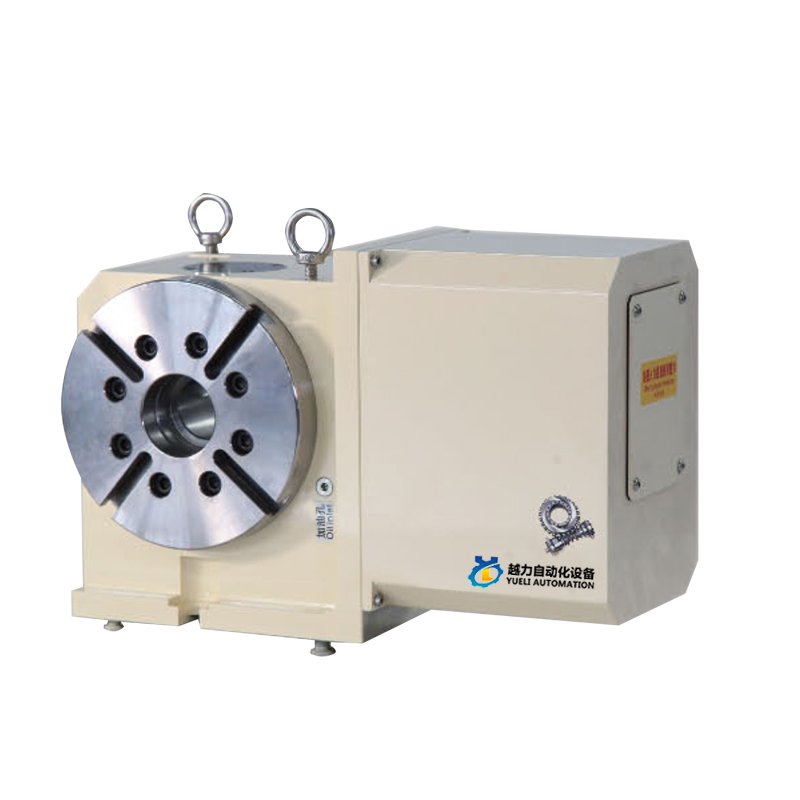

YUELI200 lau ardatzeko CAM disko-plaka

CAM motako zero atzerako atzerakada CNC biraketa

200 Lau ardatzeko CAM Turntable fabrikazio profesional gisa, ziur egon zaitezke 200 Lau ardatzeko CAM Turntable gure fabrikatik erosteko eta YueLi-k salmenta osteko zerbitzu onena eta puntualki entrega eskainiko dizu.

Cam-roller transmisio-egitura produktuaren barruan hartzen da.

CAM ardatzaren orratz-errodamenduen aurrekonpresioa ez da hutsunerik gabeko ijezketa-unitatea.

Marruskadura irristakorra ez, etengabe mantendu hutsune-ezaugarririk.

Aurrerako eta atzerako mugimenduen errepikapenaren zehaztasun handia.

Zurruntasun handia, eraginkortasun handia.

Ez du zehaztasun eskasa eragiten tenperatura igoeragatik.

Ez da ohiko kalibrazio eta doikuntzarik behar.

Kam-motako CNC mahaiaren funtzionamendu-printzipioa eta ezaugarriak

Aurrekargatzearen printzipioa

Zizare-engranaje motako NC biragailu tradizionalarekin alderatuta, sareta CAM motako NC biragailuak zehaztasun handiagoa du.

Graduaren, abiadura handiko, zero atzealdearen eta karga astunaren funtzionamendu-ezaugarriak. Sarrerako kam axialak

Abiadura konstantea gidatzen duen gainazal kurbatuaren irteera-ardatzaren dorrearen orratz-errodamenduak aurrez konprimitutako kontaktu transmisioa da,

Zero atzerako erreakzioa lortzeko eta abiadura handiagoko funtzionamendua lortzeko, ia zero transmisio birakaria dela eta

Marruskadura mugimendua, mekanismoak atzerako erreakzio transmisiorik, doitasun handiko kokapenik eta beharrik gabe mantendu dezan

Aldian behin kalibrazio eta doikuntza lanak egin behar dira. Lattice CAM mota CNC turntable, Han ardatz erabilera kanpo

Errodamendu handia ardatzaren kanpoko horma biribilean dago antolatuta, eta CAM sarrerako ardatzaren bi muturrak errodamendu bikoitzekin ezarrita daude.

Biragailuaren egonkortasuna eta karga-ahalmena hobetzen ditu, eta prozesatzeko abiadura eta ebaketa-indar handiari aurre egin diezaioke, mekanizazio-zehaztasuna, eraginkortasuna eta kostuak murrizten ditu.

CAM motako zero backlash NC turntableren mekanismoen ezaugarrien konparazioa

Ez.	Elementua	Roller CAM Lehorgailua 1M	Zizare engranaje mota
1	Drive mota	Ccw Irteera angelua	- CCWa Outout The 360
2	Gidaren egoera	Kontaktu ibiltaria	Slide kontaktua
3	Materiala: Kontaktuaren gogortasuna	Kam-ardatza:Gogortzeko altzairua; HRC60	Zizare ardatza: altzairu gogorgarria; HRC60
3	Materiala: Kontaktuaren gogortasuna	Kamen jarraitzaileak;Erodamenduen altzairua; HRC60	Zizare engranajea; Brontze fosforoa; HB90
4	Aurrekarga	○BAI	X N0
5	Transmisioaren eraginkortasuna	〇Goiagoa	△Behea

Kokapen-denbora 90° (adibidea)

	Item N0.	Lehiatzailea
	Askatu ardatzaren estutzea
	Azelerazioa
	Biraketa mugimendu lineala	Mugimendu biraketa lineala
	Dezeleratu	Dezeleratu
	Mekanizazio-oharra	Mekanizazio-oharra
	Besarkatu ardatza	Besarkatu ardatza
	Ziklo-denbora	Ziklo-denbora

Abiadura-gaitasuna	Zurruntasuna

Iraunkortasuna	3 Errodamenduak

Yueli200 Erreferentzia-datuak

KODEA ZENB		UNITATEA	Yueli200
Mahaiaren diametroa		φmm	200
Erdiko altuera		mm	160
Ardatz zuloa		φmm	60
T zirrikitu zabalera		mm	12
Gida-teklaren zabalera		mm	18
Servomotorra		FANUC	b8
Servomotorra		MITSUBISH	HF104
Gutxieneko gehikuntza			0,001°
Gear ratikoa			1:36
Gehienezko biraketa-abiadura (3000 rpm)		rpm	80
Irteera-tasa momentua		kg/m	35
Baliabide hidraulikoa pneumatiko/hidraulikoa		kg/m²	20
Irteerako momentua balaztan		kg/m	35
Indexatzeko zehaztasuna		seg	20
Errepikagarritasuna		seg	4
Produktuaren kalitatea		kg	67
Onargarria pisu txarra	bertikala	kg	70
	horizontala	kg	140
	tailstock bertikala	kg	140
Onartutako karga	↓F	kgf-m	800
		F*L kgf-m	42
		F*L kgf-m	40
