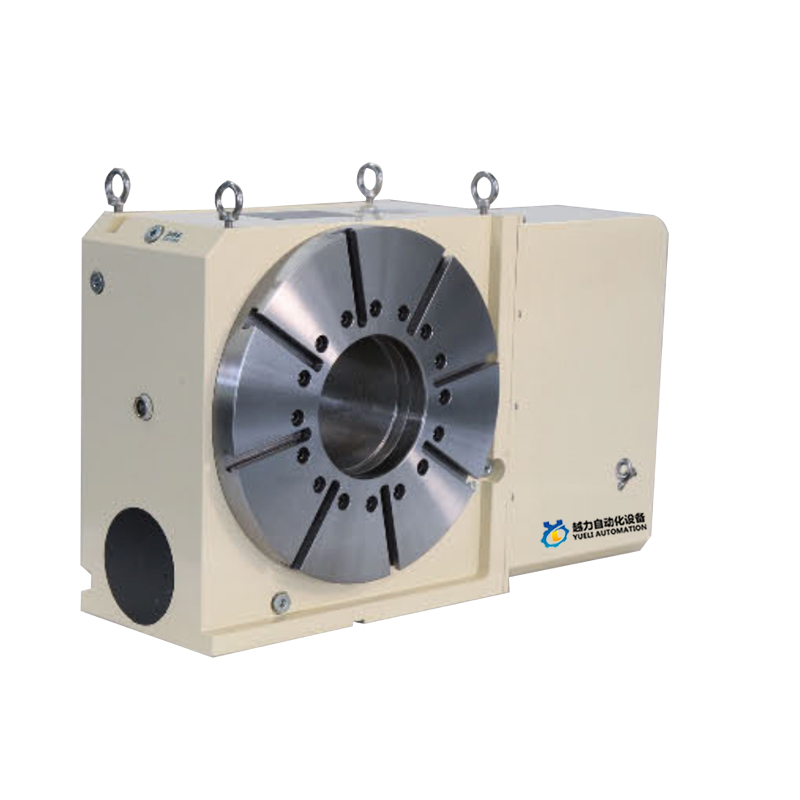

Fabrika zuzenean 400 lau ardatzeko CAM turntable Txinan egindako prezio baxuarekin. YueLi 400 Lau ardatzeko CAM Turntable fabrikatzailea eta hornitzailea da Txinan.
Fabrika Zuzeneko Salmenta Kalitate 400 Lau ardatzeko CAM Turntable fabrikatzaileak eta hornitzaileak. YueLi 400 Lau ardatzeko CAM Turntable fabrikatzailea eta hornitzailea da Txinan.
Cam-roller transmisioaren egitura produktuaren barruan hartzen da.
CAM ardatzaren orratz-errodamenduen aurrekonpresioa ez da hutsunerik gabeko ijezketa-unitatea.
Marruskadura irristakorra ez, etengabe mantendu hutsune-ezaugarririk.
Aurrerako eta atzerako mugimenduen errepikapenaren zehaztasun handia.
Zurruntasun handia, eraginkortasun handia.
Ez du zehaztasun eskasa eragiten tenperatura igoeragatik.
Ez da ohiko kalibrazio eta doikuntzarik behar.
Kam-motako CNC mahaiaren funtzionamendu-printzipioa eta ezaugarriak
Aurrekargatzearen printzipioa
Zizare-engranaje motako NC biragailu tradizionalarekin alderatuta, sareta CAM motako NC biragailuak zehaztasun handiagoa du.
Graduaren, abiadura handiko, zero atzealdearen eta karga astunaren funtzionamendu-ezaugarriak. Sarrerako kam axialak
Abiadura konstantea gidatzen duen gainazal kurbatuaren irteera-ardatz-dorreko orratz-errodamenduak aurrez konprimitutako kontaktu transmisioa da,
Zero atzerako erreakzioa eta abiadura handiagoko funtzionamendua lortzeko, biribilketa transmisioa ia zero dela eta
Marruskadura mugimendua, mekanismoak atzerako erreakzio transmisiorik, doitasun handiko kokapenik eta beharrik gabe mantendu dezan
Aldian behin kalibrazio eta doikuntza lanak egin behar dira. Lattice CAM mota CNC turntable, Han ardatz erabilera kanpo
Errodamendu handia ardatzaren kanpoko horma biribilean dago antolatuta, eta CAM sarrerako ardatzaren bi muturrak errodamendu bikoitzekin ezarrita daude.
Gainera, biragailuaren egonkortasuna eta karga-ahalmena hobetzen ditu, eta prozesatzeko abiadura eta ebaketa-indar astuna hobeto aurre egin diezaioke, mekanizazioaren zehaztasuna, eraginkortasuna eta kostuak murrizten ditu.
Ez. |
Elementua |
Roller CAM Lehorgailua 1M |
Zizare engranaje mota |
1 |
Drive mota |
Ccw Irteera angelua |
- CCWa Outout The 360 |
2 |
Gidaren egoera |
Kontaktu ibiltaria |
Slide kontaktua |
3 |
Materiala: Kontaktuaren gogortasuna |
Kam-ardatza:Gogortzeko altzairua; HRC60 |
Zizare ardatza: altzairu gogorgarria; HRC60 |
Kamen jarraitzaileak;Erodamenduen altzairua; HRC60 |
Zizare engranajea; Brontze fosforoa; HB90 |
||
4 |
Aurrekarga |
○BAI |
X N0 |
5 |
Transmisioaren eraginkortasuna |
〇Goiagoa |
△Behea |
|
Elementua N0. |
Lehiatzailea |
|
Askatu ardatzaren estutzea |
|||
Azelerazioa |
|||
Biraketa mugimendu lineala |
Mugimendu birakaria lineala |
||
Dezeleratu |
Dezeleratu |
||
Mekanizazio-oharra |
Mekanizazio-oharra |
||
Besarkatu ardatza |
Besarkatu ardatza |
||
Ziklo-denbora |
Ziklo-denbora |
Abiadura-gaitasuna |
Zurruntasuna |
|
|
Iraunkortasuna |
3 Errodamenduak |
|
|
KODEA ZENB |
UNITATEA |
Yueli400 |
|
Mahaiaren diametroa |
φmm |
400 |
|
Erdiko altuera |
mm |
255 |
|
Ardatz zuloa |
φmm |
160 |
|
T zirrikitu zabalera |
mm |
14 |
|
Gida-teklaren zabalera |
mm |
18 |
|
Servomotorra |
FANUC |
b22 |
|
MITSUBISH |
HF302 |
||
Gutxieneko gehikuntza |
|
0,001° |
|
Gear ratikoa |
|
~1:60 |
|
Gehienezko biraketa-abiadura (3000 rpm) |
rpm |
30 |
|
Irteera-tasa momentua |
kg/m |
220 |
|
Baliabide hidraulikoa pneumatiko/hidraulikoa |
kg/m² |
35 |
|
Irteerako momentua balaztan |
kg/m |
220 |
|
Indexatzeko zehaztasuna |
seg |
15 |
|
Errepikagarritasuna |
seg |
4 |
|
Produktuaren kalitatea |
kg |
350 |
|
Onargarria pisu txarra |
bertikala |
kg |
200 |
horizontala |
kg |
500 |
|
tailstock bertikala |
kg |
500 |
|
Onartutako karga |
F |
kgf-m |
4000 |
|
F*L kgf-m |
280 |
|
|
F*L kgf-m |
250 |
