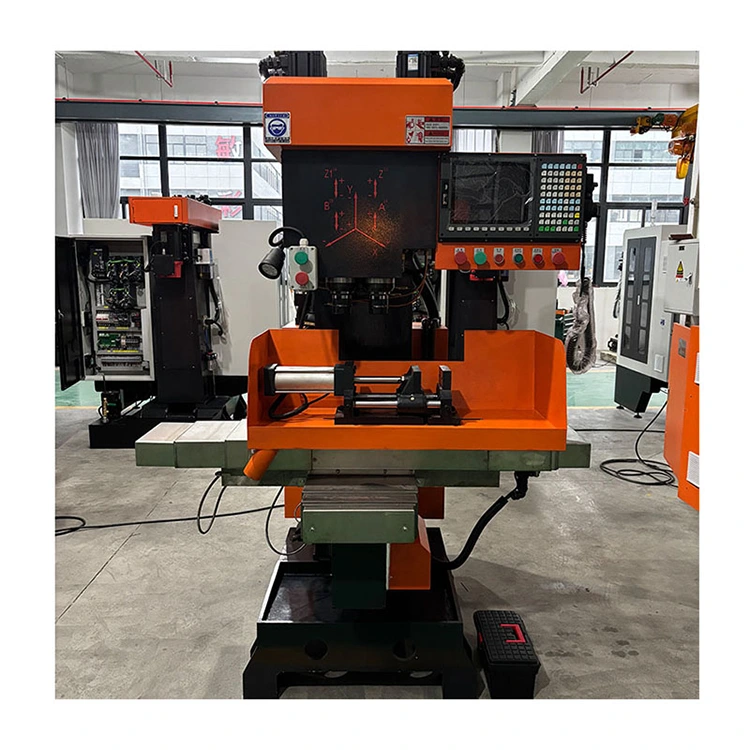

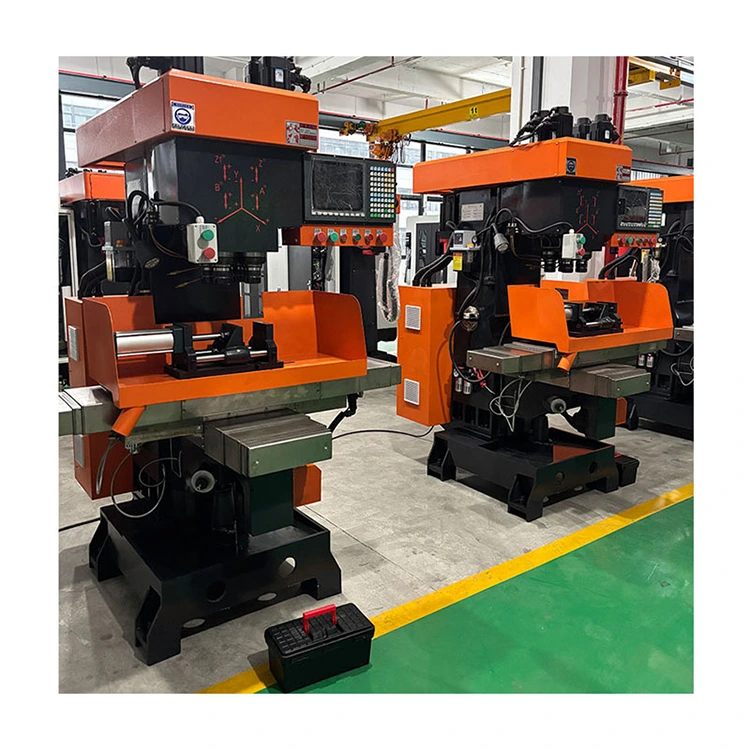

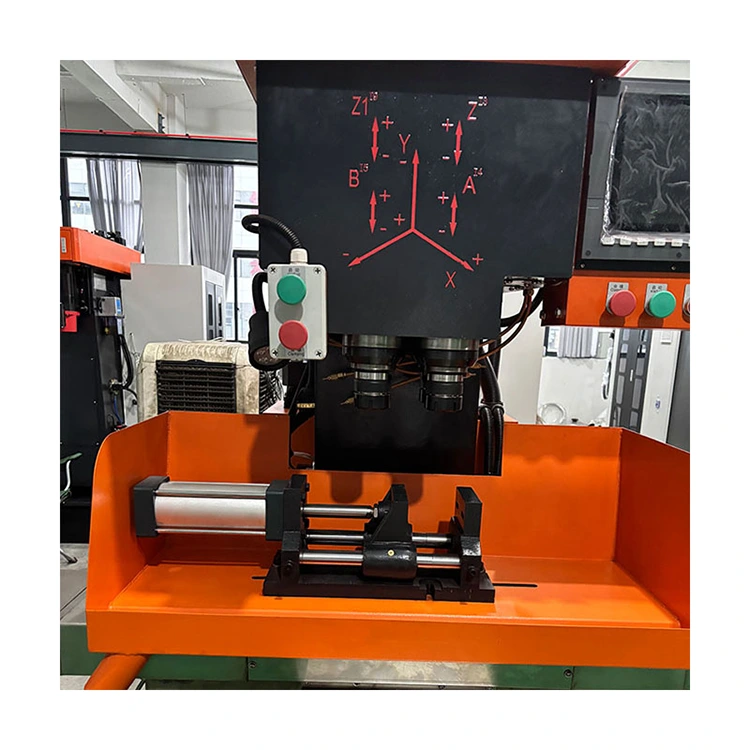

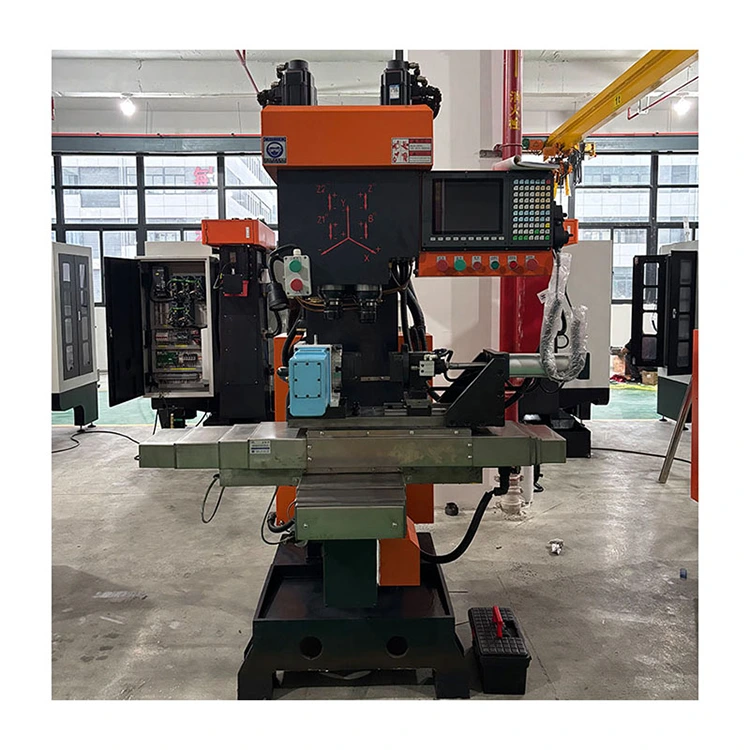

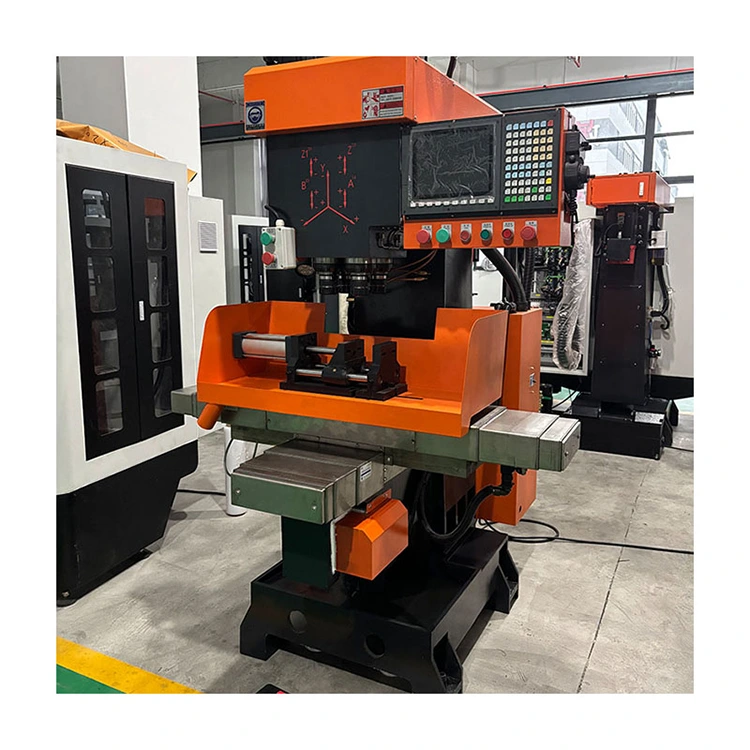

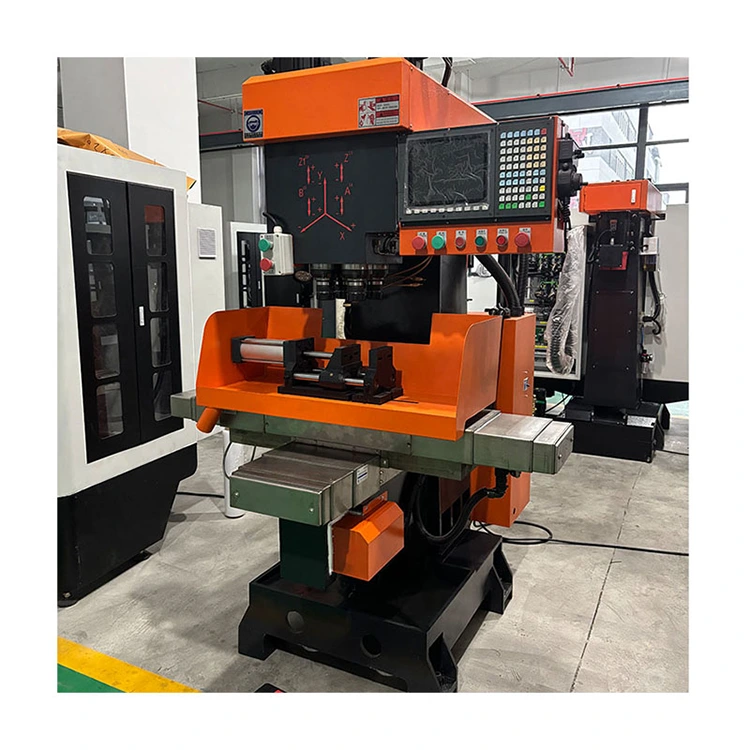

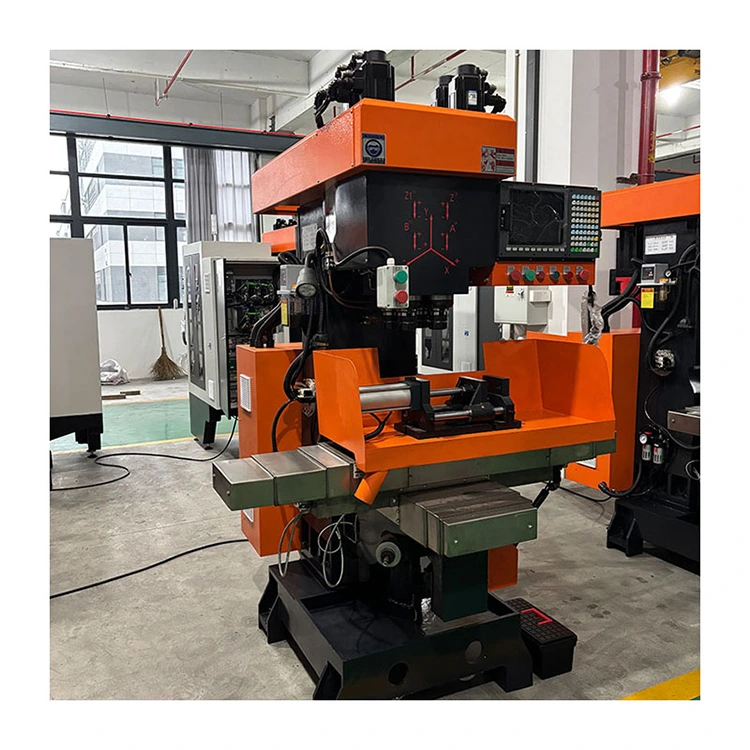

4 ardatz bertikala CNC konposatu makina

Makina-erremintaren egitura eta errendimendua

1. YueLi kalitate handiko 4 ardatzeko CNC konposatuen makina bertikaleko zentroak Taiwango Hust kontrol-sistema bat erabiltzen du bere programaren kontrol-atalerako, hau da, detekzio-funtzioa du, solenoide-balbulak edo zilindroaren matxurak eragindako txorrotak edo tresnei kalteak ekiditeko; interfaze atsegina du eta funtzionatzeko erraza da.

2. Bertikala 4 ardatz CNC konposatu makina egokia da lote ertain eta handietako piezen prozesatzeko, prozesua clamping eragiketa bakarrean osa dezake, eraginkortasun handia eta zehaztasun ona eskainiz.

3. Tapping mekanismoak ez du berunezko torlojuaren transmisioa aldatzea eskatzen; zelaia estandarra da, eta Alpha serbo motor nagusiak maiztasun bihurketa funtzioa du, prozesatutako piezen harien gainazaleko zimurtasuna hobetuz eta prozesatzeko zehaztasuna bermatuz.

4. Independenteki garatutako potentzia-buruaren osagaiak, doitasun-lurra, higadura erresistentzia ona eta zerbitzu-bizitza luzea.

5. Hust CNC sistemak behar den elikadura-abiadura egokia ezartzeko aukera ematen du. Luze erabili ondoren, berunezko torlojua higa daiteke eta sistemak berak tresna konpentsatzeko funtzioa du.

6. Mugitzen diren irristatze gainazal guztiek lubrifikazio automatikoko gailu zentralizatu bat erabiltzen dute makina-erremintaren iraupena bermatzeko.

7. Irristatze mahaiaren mugimendua serbo motor batek gidatzen du, koordenatu anitzen ezarpen digitala ahalbidetuz, kokapen zehaztasun handia, bibrazio baxua eta erantzun-abiadura azkarraren ondorioz.

2. Elikatze-kable nagusiak ez du 4 mm² baino txikiagoa izan behar. Kableatua amaitu ondoren, egiaztatu kableamendua zuzena den eta kableatuaren terminalak estututa dauden.

9. Guztiz itxitako babesak segurtasun pertsonala bermatzen du eta prozesatzeko ingurunea hobetzen du.

Konfigurazio nagusia

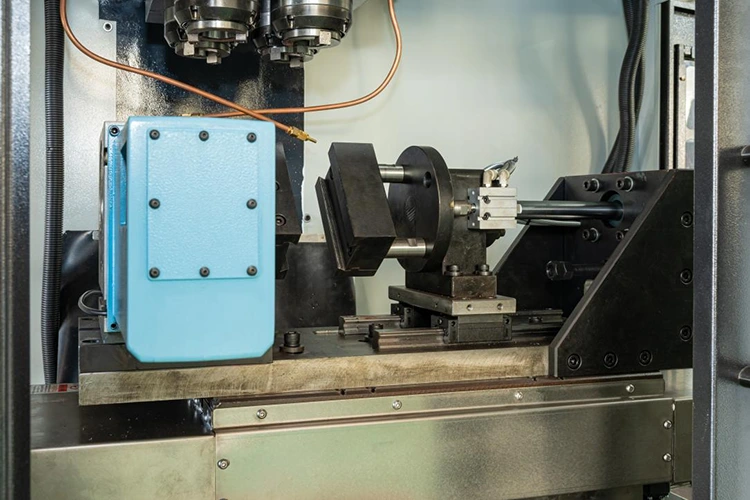

Laugarren Ardatzaren Parametroak

Instalaziorako Instrukzioa

1.  Plataformaren instalazioa GB/T17421.1-1998-ren 3.1 artikuluan ezarritakoaren arabera egokituko da. Jarri lan-mahaia trazuaren erdian, eta jarri maila bat lan-mahaiaren erdian. Norabide bertikalean zein horizontalean mailaren irakurketa ez da 0,04/1000 mm baino handiagoa izango.

4. Independenteki garatutako potentzia-buruaren osagaiak, doitasun-lurra, higadura erresistentzia ona eta zerbitzu-bizitza luzea.

3.  Lau ardatz bertikaleko CNC makina konposatuaren instalazioa behar den moduan lurreratu behar da, makinaren lurrerako erresistentzia 4 ohmio baino txikiagoa izan behar da eta lurrerako hariaren diametroa 2,5 mm² baino handiagoa izan behar du.

Aplikazio-eremuak

YueLi kalitate handiko 4 ardatz bertikaleko CNC konposatuaren makina kobrezko piezen, aluminiozko piezen, zink aleazioen eta altzairuzko piezen metalezko mozketa osatzeko gai da, eta egokia da iturgintza eta osasun-tresnak, su-iurteko balbulak, ateak kontrolatzeko hardwarea, etxetresna elektrikoen hardwarea, ur-neurgailuak eta auto/motozikletak piezak eta aeroespaziala bezalako industrietan.
