1. Ardatz Bikoitzeko Arkitektura

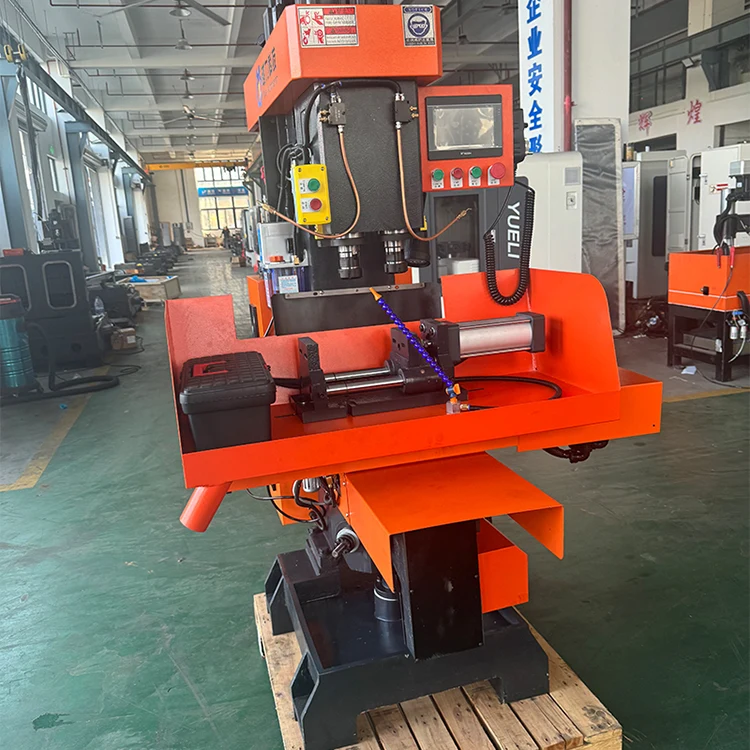

Duen muineanArdatz bikoitzeko makina konposatu bertikalaArdatz bikoitzeko konfigurazioa datza, funtsean loteen prozesamendua nola planteatzen den aldatzen duena. Ardatz bakarreko makinek pasabide anitz eta erreminta-aldaketa maiz eskatzen duten makinek ez bezala, diseinu honek ardatz bertikal koordinatuan funtzionatzen duten bi buru independente ditu. Z1 eta Z2 ardatzak 120 mm-ko tartean daude, pieza berean bi ezaugarri aldi berean mekanizatzea edo bi pieza bereiziren prozesamendu paraleloa ahalbidetuz.
Ardatz bakoitzak NT30 taper tresneria onartzen du eta 10 eta 3000 r/min arteko abiadura erregulagarriak eskaintzen ditu, zulatzeko, esribatzeko eta zulatzeko eragiketetarako malgutasuna eskainiz. Ardatz bikoitzeko ikuspegiak eraginkortasunez bikoizten du errendimendua aplikazio egokietarako, atez ateko osagaietarako eta antzeko lote ertaineko produkzio-elementuetarako behar den zehaztasuna mantenduz.
2. Oinarrizko Zehaztapen Teknikoak
Makinaren gaitasunak ulertzea bere funtsezko parametroetatik hasten da. Ondorengo taulak bere inguratzaile operatiboa definitzen duten funtsezko zehaztapenak laburbiltzen ditu:
| Parametroa | Zehaztapena | Oharra |
|---|---|---|
| X Ardatzaren Bidaia | 320 mm | — |
| Y Ardatzaren Bidaia | 120 mm | — |
| Z1/Z2 Ardatz Bidaia | 110 mm | Ardatz bakoitza |
| Ardatz tartea | 120 mm | Z1etik Z2ra |
| Zulaketa-diametro maximoa | 32 mm | Kobrezko piezak |
| Gehienezko ukitze-diametroa | M32 | — |
| Ardatz Abiadura Gama | 10-3000 r/min | Egokigarria |
| Makinaren pisua | 900kg | Estalkia barne |
| Potentzia osoa | 7KW | — |
| CNC Sistema | Sunicon | — |
320 mm-ko X ardatzeko bidaiak eta 120 mm-ko Y ardatzeko bidaiak lan-esparru egokia eskaintzen dute ateak egokitzeko produktuetarako eta antzeko osagaietarako. Altxatzeko plataformak 160 mm-ko distantzia erregulagarria eskaintzen du, piezaren altuera desberdinetara egokitzeko. X ardatzean 30 m/min-ko gehienezko mugimendu-abiadurarekin, makinak kokapen azkarra eskaintzen du, eta horrek ziklo-denbora orokorra murrizten laguntzen du.
3. Egiturazko Osotasuna
TheArdatz bikoitzeko makina konposatu bertikalazurruntasuna eta iraunkortasuna ardatz hartuta diseinatuta dago. Gorputzaren egitura nabarmen trinkoa da, zurruntasun bikaina mantentzen duen bitartean, faktore kritikoa ardatz bikoitzeko eragiketetan zehaztasuna mantentzeko. Diseinu-aukerek egiturazko sendotasun horri laguntzen diote:
- Kalitate handiko aleazio altzairuzko ardatzak:Ardatz bakoitza premium aleazio altzairuz fabrikatzen da, gogortze- eta tratamendu termiko-prozesuen mende, eta, ondoren, doitasun-artezketa egiten da higadura-erresistentzia handia lortzeko.
- Ultrasoinuz itzalitako diapositiba-azalak:Labaintzeko gainazalek ultrasoinuen tratamendua jasaten dute, gainazaleko gogortasuna eta higadura erresistentzia nabarmen hobetuz. Lubrifikazio-gailu integratuak errendimendu iraunkorra bermatzen du bizitza luzean zehar.
- Buffer Kokapen Sistema:Lan-mahaiak abiarazte-gailu bat dauka, albo-mugimendu azkarrean bibrazioak minimizatzen dituena.
- Tira-barra motako heldulekua:Segurtasuna ustekabean deskonektatzeari aurre egiten dion tira-hastaka helduleku baten diseinuaren bidez zuzentzen da.
Egitura-elementu hauek elkarrekin bermatzen dute makinak posizio-zehaztasuna mantentzen duela loteen etengabeko ekoizpenaren eskakizunetan ere.
4. Lan-fluxu operatiboa
-ren filosofia operatiboaArdatz bikoitzeko makina konposatu bertikalaeskuzko esku-hartzea murriztean zentratzen da, errendimendua maximizatzen duen bitartean. PLC kontrolak automatizazio-maila handiagoa eskaintzen du ohiko erreleetan oinarritutako sistemekin alderatuta, eta fidagarritasun bikaina eskaintzen du, operadorearen nekea zuzenean murrizten duena.
Lan-fluxuaren ezaugarri nagusiak hauek dira:
- Konfigurazio bakarreko prozesamendua:Pieza kopuru handietarako zulaketa, txorrotadura eta zulaketa eragiketak bakarrean burutu daitezke.
- Makina anitzeko kudeaketa:Eragiketa intuitiboari eta kontrol automatizatuari esker, operadore bakar batek hainbat makina aldi berean kudeatu ditzake.
- Doikuntza erosoa:Makinak doikuntza-mekanismo sinple eta intuitiboak ditu, loteen arteko konfigurazio denbora murrizten du.
- Kutsaduraren aurkako diseinua:Ekipamenduak kutsadura-arriskuak minimizatzen dituzten ezaugarriak ditu, eta garbitasuna kezkatzen duten inguruneetarako egokia da.
Lan-fluxuaren diseinu honek eraginkortasun handiagoa eragiten du lote txiki eta ertainen produkzio-inguruneetarako, non konfigurazio-denborak eta operadorearen erabilgarritasunak produktibitate orokorra agintzen baitute sarritan.
5. Aplikazio-esparrua
Ardatz bikoitzeko makina konposatu bertikala bereziki egokituta dago lote txiki eta ertaineko ateak egokitzeko produktuak ekoizteko eta prozesatzeko. Aplikazio-foku honek makinaren ardatz bikoitzeko gaitasuna aprobetxatzen du ateetako hardware-osagaietan hainbat funtzio zulatzeko, errematzeko eta ukitzeko, estutze-eragiketa bakarrean.
Ateen horniduraz gain, makinaren zehaztapenek —bereziki 32 mm-ko gehienezko zulaketa-diametroa eta M32-ko talkadura-gaitasuna— egokia egiten dute kobre eta metal ez-burdinazko osagai sorta zabalago baterako. 900 kg-ko makinaren pisuak eta 1100 × 1230 × 1980 mm-ko aztarnak (txapa metalikoko estalkia barne) ekoizpen-inguruneetarako nahikoa den makina bat adierazten dute, baina nahikoa trinkoa solairuan espazio mugatua duten tailerretarako.
Osagaien aukerak gehiago definitzen du makinaren fidagarritasun-profila: Sunicon servomotorrak eta CNC sistema, Schneider AC kontaktoreak, Omron erreleak eta etxeko bola-torlojuak eta irristagailu linealak. Ezarritako marken eta kalitatezko osagaien konbinazio honek makinaren errendimendu koherentearen ospea laguntzen du.
6. Maiz egiten diren galderak
Makina kobre eta ez-burdinazko metaletarako optimizatuta dago, kobrezko piezetarako zulatzeko gehienezko diametroa 32 mm-koa izanik. Normalean letoi, aluminio eta antzeko materialez fabrikatutako hainbat ate egokitzeko osagaietarako ere egokia da. Material ferrosoetarako, kontsultatu fabrikatzaileari gomendio zehatzetarako.
Bi buruek aldi berean funtzionatzen dute, eta aukera ematen dute bi eragiketa —esaterako, zulaketa eta rosketa— pieza berean ziklo bakarrean egiteko. Bestela, bi zati berdin prozesatu daitezke paraleloan. Planteamendu honek eraginkortasunez bikoiztu egiten du aplikazio egokietarako errendimendua, konfigurazio bakarra mantenduz.
Makina lote txiki eta ertaineko ekoizpenerako diseinatuta dago. Bolumen handiko linea automatizatuen konfigurazio-denbora gehiegizkoa izango litzatekeen agertokietan nabarmentzen da, baina pieza bakarreko eskuzko prozesatzea ez litzateke eraginkorra izango. Loteen tamaina tipikoak dozenaka eta ehunka pieza bitartekoak dira, konplexutasunaren arabera.
Makinak funtzionamendu sinple eta intuitiboa du doikuntza-mekanismo erosoekin. PLC kontrolak CNC mekanizazioarekin lotutako konplexutasuna murrizten du. Oinarrizko mekanizazio-esperientzia duten operadoreak trebakuntza minimoarekin trebeak izan daitezke, eta interfaze intuitiboak sartze azkarra onartzen du.
